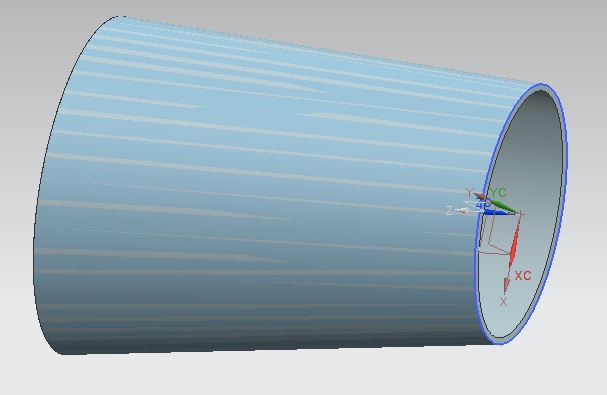

4spam Poslat zprávu \| Profil	Datum: 5.10. 2013 \| Zobrazeno: 9491x Konfigurace CATIA: Text dotazu: V Siemens NX som vytvoril rozsirujucu sa trubku s prierezom v tvare elipsy. Chcel by som to isté v Catii. Ako? S konstatnym prierezom po dlzke to vytvorit viem (Extrude, Sweep po ciare). Přiložené obrázky:

Ing Jan Cinert Poslat zprávu \| Profil	[#4153] \| Publikováno: 05.10. 2013 - 18:05 Multisectionsection solid v PartDesign nebo Multisection surface v Generative Shape Design. Nejdříve si nakreslíte profily (počátek, konec, případně i mezi tím), nejlépe jako skici. pak už lze vytvořit těleso / plochu. Průběh tvar přechodu mezi jednotlivými profily lze ještě dále řídit pomocí guide curve. Přiložené soubory: Multisection.CATPart Přiložené obrázky:
