Kvadrant 1 a 3

Kompletní přehled příspěvků v tématu Kvadrant 1 a 3 řazený podle data jejich publikace na fóru.

UživatelPříspěvek
kvadrant

Poslat zprávu | Profil
Datum: 7.5. 2013 | Zobrazeno: 3690x
Konfigurace CATIA:

Text dotazu:
Zdravím, potrebol by som radu ohladom zmeny 1 kvadrantu na 3. Ked dam drafting spravi mi pohlady potom nasledne kliknem pravym tlacitkom na sheet/properties a tam zmenim first angle standard ktory prave mam na third angle standard a nic sa nedeje !:(. CATIA V5r20 .ZA každú radu ďakujem.

Ing Jan Cinert

Poslat zprávu | Profil
[#3860] | Publikováno: 07.05. 2013 - 22:50
Tohle nastavení se projeví jen při vytváření pohledů, ne post. Takže nejprve nastavit americké promítání (pravý bokorys vlevo) a pak vytvářet pohledy.
kvadrant

Poslat zprávu | Profil
[#3861] | Publikováno: 07.05. 2013 - 22:59
Myslel som si to, lenže som nevedel kde sa to mení a ani neviem , ked dam drafting na ikonu prveho kvadrantu v tabulke kde je aj nadstavenie rozmeru vykresu atd. tak tam sa to neda.
kvadrant

Poslat zprávu | Profil
[#3862] | Publikováno: 07.05. 2013 - 23:33
Kde to mozem teda nadstavit, ked mozem poprosit este.Dakujem
Ing Jan Cinert

Poslat zprávu | Profil
[#3863] | Publikováno: 07.05. 2013 - 23:55
No v těch vlastnostech listu - Sheet properties. Podle toho jaký režim nastavíte, podle toho se budou generovat pohledu buď podle "našeho" nebo podle amerického standardu. Na vytvořených pohledech se to ale neprojeví, jen na nově vytvářených.

A ještě otázka - proč potřebujete americké promítání?
kvadrant

Poslat zprávu | Profil
[#3864] | Publikováno: 08.05. 2013 - 01:41
Potrebujem to do školy k bakalárskej práci, zobrazovanie súčiastok v prvom a treťom kvadrante a toto je práve ta praktická časť. Takže ak som správne pochopil mám ísť drafting tam zmeniť prví kvadrant na tretí -apply a znova na 3.D súčiastku a dať znova drafting a malo by to generovať pohľady už v treťom kvadrante ale stále to generuje v tom istom čiže v prvom.:/
Ing Jan Cinert

Poslat zprávu | Profil
[#3874] | Publikováno: 08.05. 2013 - 14:31
Nevím jak to děláte, ale...

1. otevřít nový výkres
2. v properies listu (sheet) vybrat third angle (americké promítání)
3. potvrdit
4. vytvořit základní pohled - nárys
5. vytvořit nějaký odvozený, třeba pravý bokorys - tj. při generování pohledu táhnout náhled doprava a pak potvrdit - vygeneruje se ale levý bokorys, protože je nastaveno americké promítání

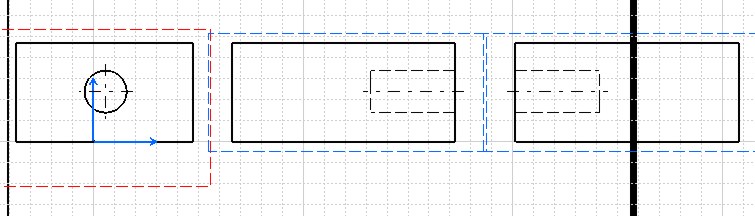

Na obrázku je to krásně vidět (kostka s dírou) - první odvozený pohled standardní promítání (díra je vpravo), druhý pohled (americké promítání) je sklopený na druhou stranu, i když je pravo od základního.

Přiložené obrázky:

kvadrant

Poslat zprávu | Profil
[#3875] | Publikováno: 08.05. 2013 - 14:52
Aha no ja som to nevytváral takto ručne ale hneď všetky pohľady nie empty sheet.Toto mi zaberie ešte viac času ako keď posuniem tie pohľady na výkrese. Takže sa to inak asi ani dať nebude .Ďakujem.
Ing Jan Cinert

Poslat zprávu | Profil
[#3876] | Publikováno: 08.05. 2013 - 18:31
Vy používáte wizard pro automatizované vytvořené pohledů. To jsem snad nikdy (kromě ukázky na školení) nepoužil,a ani nevím, že by to někdo v praxi nějak hodně používal.
