silné čáry ve výkrese

Kompletní přehled příspěvků v tématu silné čáry ve výkrese řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek

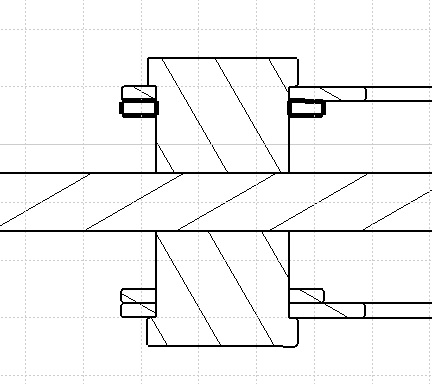

Tomáš Dostál Poslat zprávu \| Profil	Datum: 21.3. 2013 \| Zobrazeno: 9355x Konfigurace CATIA: Text dotazu: Dobrý den, nevím, zda už to tady někde je, ale mám takový dotaz ohledně vytváření tlustých čar v draftingu. Udělám model a chci z něj udělat výkres, jenže některé čáry se vytvoří tlustě, respektive překryjí tu slabou a dají se smazat. Mám originál CATIi ze školy. Setkal se někdo s tímto problémem? Díky. Přiložené obrázky:

Kac80 Poslat zprávu \| Profil	[#3756] \| Publikováno: 22.03. 2013 - 07:23 Tohle je spatne zobrazeni srafovani. Kdyz si date vetsi scale tak to uvidite jako srafovani. Staci to zmenit na jemnejsi a je to.
Ing Jan Cinert Poslat zprávu \| Profil	[#3757] \| Publikováno: 22.03. 2013 - 09:09 Ano, tohle se děje, když má šrafování nastavenou příliš velkou rozteč. Stačí vybrat danou geometrii, která se zobrazuje špatně, pravé tlačítko myši a vybrat properties. V kartě by se pak měla zobrazit i záložka Pattern, která patří právě šrafům. Zde stačí nastavit menší hodnotu u pitch.
Tomáš Dostál Poslat zprávu \| Profil	[#3772] \| Publikováno: 27.03. 2013 - 14:22 Výborně, moc děkuji, hned vyzkouším. Jen mi je pořád záhadou, proč to dělá jen na některé geometrii.
