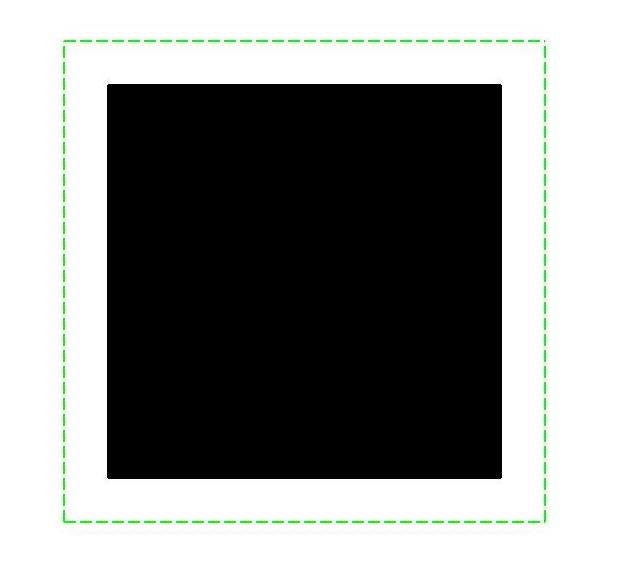

Zajic Poslat zprávu \| Profil	Datum: 8.1. 2013 \| Zobrazeno: 7287x Konfigurace CATIA: Text dotazu: Dobrý den, mám menší problém se zobrazením modelu do výkresu. Pokud model chci načíst pomocí Front View, zobrazí se černě a po potvrzení se zobrazí pouze obdelníkový obvod bez všech ostatních čar. Prostě jen bílý obdelník. Můžete mi s tímto poradit? Předem děkuji mnohokrát, Zajíček. Přiložené obrázky:

Ing Jan Cinert Poslat zprávu \| Profil	[#3591] \| Publikováno: 08.01. 2013 - 12:19 To co vidíte je jen náhled vytvářeného pohledu. Musíte kliknout někam do prostoru výkresu, kde se potom pohled vytvoří. Pozici a natočení pohledu si můžete před umístěním pohledu měnit pomocí šipek v navigátoru, které je v tuto chvíli zobrazen v pravém horním rohu.
