Jak vytvořit plochu s této křivky

Kompletní přehled příspěvků v tématu Jak vytvořit plochu s této křivky řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek

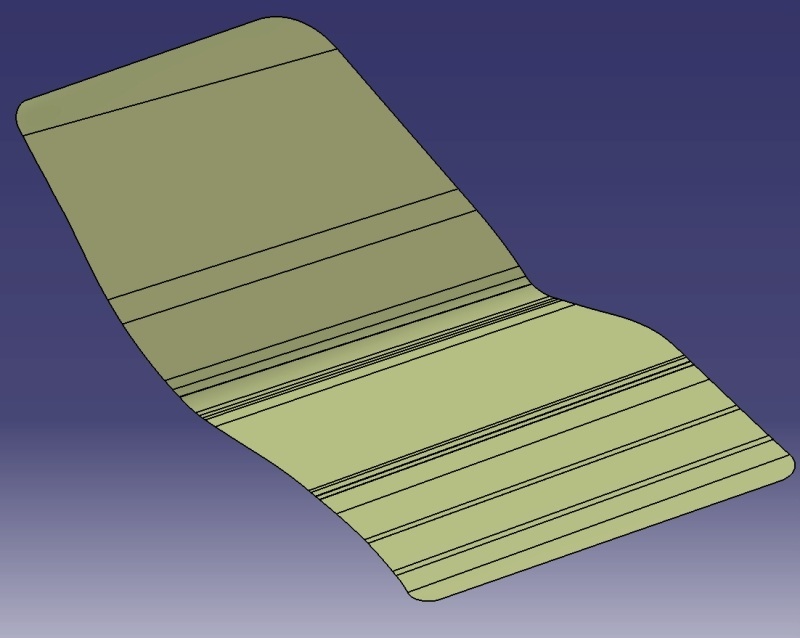

Roman Vlk Poslat zprávu \| Profil	Datum: 7.1. 2013 \| Zobrazeno: 9919x Konfigurace CATIA: Text dotazu: Ahoj. Chtěl by jsem Vás poprosit o radu. Jak z křivky na obrázku udělat plochu? Potřebuju totiž tuto krivku sklopit do roviny a po ni vést profil. Nechci to dělat ve ,,zdeformovaném,, stavu a tak hledám jak křivku zklopit nebo z ni udělat plochu (tu už pak pomocí funkce Unfold zklopím), ta mi však ale pomocí funkce Fill udělat nejde. Nevíte někdo? Obrázky v příloze Děkuji za odpověď Přiložené soubory: dotaz.zip

Ing Jan Cinert Poslat zprávu \| Profil	[#3584] \| Publikováno: 07.01. 2013 - 11:54 Já bych navrhoval následující způsob: 1) křivku rozdělit na 4 části - dvě delší strany ukončené před zaobleným rohem. 2) mezi těmito úseky natáhnout Blend nebo Sweep (line type, two limits) 3) mezi touto plochou a zbylými částmi křivky pak vytvořit 2x fill, který už bude rovný a ne takhle zprohýbaný.
Roman Vlk Poslat zprávu \| Profil	[#3586] \| Publikováno: 07.01. 2013 - 12:11 Děkuji za odpověď. Pro sklopení plochy je tento postup dostačující. Díky Přiložené obrázky:
