Ve výkresu se může zobrazovat buď jen pomocný rastr Catie, který se se dá nastavit na libovolný rozměr a měl by uživateli pomoct s kreslením. Kurzor se pak chytá do průsečíků (lze vypnout). Zde ale není žádná poznámka, je to opravdu jen slabě naznačená mřížka.

Další co můžete vidět, je rastr vytvořený skutečnými čarami. V automotive je zvykem modelovat díl v přesné poloze v autě, a aby se konstruktér (ten kdo pak čte výkres) lépe orientovat, kde díl vlastně leží, dělá se do pohledů rastr, většinou s roztečí 100mm, vždy v osách kolmých na rovinu projekce. U každé čáry je pak popis a souřadnice, např. X500, Y-300 apod.

V každém případě není nic jednoduššího, než se změřit rozteč rastru a podle měřítka pohledu určit skutečnou vzdálenost. Vlastně by mělo stačit jen okótování dvou nejbližších čar v rastru, a tím zjistíte rozteč.

Hm, tak to netuším, to bude nějaké interní označení toho kdo to dělal. Zkuste z toho výkresu vyříznout část s razítkem a poslat to sem...

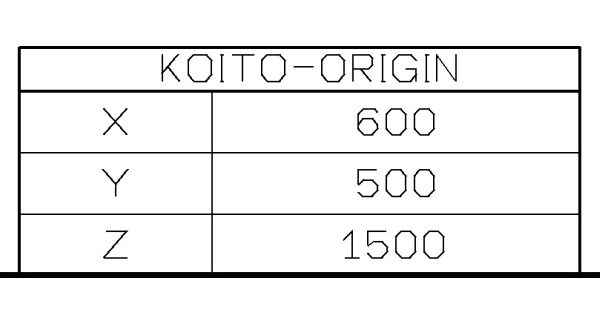

Obrázek byl moc velký... přikládám ho, ale je to nic neříkající tabulka. Já myslel že sem uložíte celý výkres i s tím rastrem, z tabulky se nic poznat nedá....

Hm, tak potom nevím jak Vám pomoct. S jistotou jenom můžu říct, že s Catií to nijak nesouvisí, je to tak prostě nakreslené podle nějaké metodiky. A jestli máte jenom jpg formát, téměř není šance, jak se něčeho doměřit.

Jedině zkusit změřit na papíru rozteče čar a pak z nich nějak (i podle souřadnic) přepočítat měřítko.
