GSM Tool

Kompletní přehled příspěvků v tématu GSM Tool řazený podle data jejich publikace na fóru.

UživatelPříspěvek
Patrik Vaclav

Poslat zprávu | Profil
Datum: 21.8. 2012 | Zobrazeno: 10244x
Konfigurace CATIA:

Text dotazu:
Ahojte,

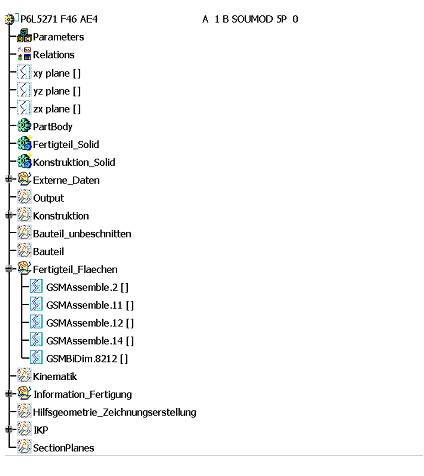

v praci som sa stretol s touto strukturou v Catii (vid. priloha).
Po dlhsiej analyze som zistil ze ide o vytvorenie jednotlivych featurov a referencii cez Catia Tool GSM. Tento tool v pracuje na zaklade vstupnych paramaetrov ktore potom vytvaraju geometriu.
A teraz otazka, ma niekto z vas vedomost aku Licenciu s Modulom musim mat aby som to otvoril bez problemov, lebo momentalne su data (Designove Plochy) neviditelne v Catii, vidim iba ten strom v prilohe.
Data su od dodavatela ktory ich tiez dostal od ineho a nikto nevie co to je.


Vopred Dakujem za odpoved...

Přiložené obrázky:

Ing Jan Cinert

Poslat zprávu | Profil 		[#3205] | Publikováno: 21.08. 2012 - 12:15
Mohl byste sem uložit i ten model (jako přílohu v ZIP). Tyhle speciální feature jsou tvořené aplikacemi třetích stran (zde GSM Tool), které jsou napsané přímo v prostředí CAA Rade (nativní kód Catie) a dokáží pracovat přímo s vnitřní strukturou modelu.

Někdy stačí nainstalovat prostředí dodavatele (např. automobilky), které se dá stáhnout na jejich B2B portálech a kde jsou tyto utility dostupné, jinde se aplikace musí zakoupit, resp. potřebné licence.
Odhaduju to na VW nebo BMW, DC má trochu jinou strukturu.

PS: Trochu mě zaráží ikony u hlavních rovin - ty by snad měly být stejné ve všech případech. Tím spíš bych chtěl vidět ten model.
Patrik Vaclav

Poslat zprávu | Profil 		[#3206] | Publikováno: 21.08. 2012 - 12:37
Ano je to pre BMW. Bohuzial su to data z aktuialneho projektu, tak sem mozem nahrat iba zakladny model bez surfacov iba s tymi zakladnymi rovinami.

Přiložené soubory:
p6l5271__a__1_b_5p_soumod_f46_

agaragar

Poslat zprávu | Profil 		[#3209] | Publikováno: 21.08. 2012 - 14:56
Nebolo to náhodou vygenerované z ThinkDesignu? Počul som, že automobilky ho niekdy používajú a možno je to export z tohoto programu a preto vyzerajú tie ikony ako popretŕhané väzby.

To jest môj názor, ale mýliť sa môžem :o)
Ing Jan Cinert

Poslat zprávu | Profil 		[#3211] | Publikováno: 21.08. 2012 - 14:59
To určitě ne, jakýkoli importovaný model se převádí do partu, tj. má všechny standardní feature, tj. i roviny by vypadaly stejně.

Už i pozice root parameter setu a formulí ve stromu je divná - normálně nelze dostat před základní roviny.
Patrik Vaclav

Poslat zprávu | Profil 		[#3212] | Publikováno: 21.08. 2012 - 15:04
Zistil som ze ak ten part prebehnem catdou, a potom tie roviny skopirujem do noveho partu tak mi ich vlozi ako roviny. Dokonca to robi aj s CGMAssemble - potom to spravi obycajny JOIN surfacov. Ale mna aj tak zaujima ten tool alebo licencia.
Patrik Vaclav

Poslat zprávu | Profil 		[#3213] | Publikováno: 21.08. 2012 - 15:07
sorry CGM je GSM samozrejme :D to som spravil preklep
