SKELETON - KOPIROVANI LINKU

Kompletní přehled příspěvků v tématu SKELETON - KOPIROVANI LINKU řazený podle data jejich publikace na fóru.

UživatelPříspěvek
Pavel Krsek

Poslat zprávu | Profil
Datum: 3.3. 2010 | Zobrazeno: 4913x
Konfigurace CATIA:

Text dotazu:
Dobry den vsem,
nezajimal se nekdo z Vas o vytvoreni makra pro vytvareni CCP linku (multi model link) pri praci se skeleton sestavou?
Pokud chci vytvorit CCP link na skeleton v pozadovanem partu, tak musim otevrit skeleton v novem okne, tam najit danou referenci, vlozit do schranky, vratit se do puvodniho okna a pres Paste special vlozit link do daneho partu (tento postup zabira relativne dost casu a take je nekdy problem najit spravne reference ve skeletonu v novem okne, kdyz nevidim okolni komponenty)
Nevi nekdo zda-li jiz dane makro existuje, popr. jak by se nechalo vytvorit? Pro zkusenejsi programatory by to asi nemel byt zadny problem.

Dekuji za reakce.

S pozdravem Pavel K.

Jan Svoboda

Poslat zprávu | Profil
[#231] | Publikováno: 03.03. 2010 - 08:54
Dobrý den,
mohl by jste mi popsat Vaši přesnou představu o funkci makra, krok po kroku co by mělo udělat a co by měl případně udělat konstruktér?
Pavel Krsek

Poslat zprávu | Profil
[#232] | Publikováno: 03.03. 2010 - 09:01
Uživatel odpovídá na příspěvek #231:

Dobry den,
mam sestavu (pro prehled velmi jednoduchou).
Sestava.catproduct, skeleton.catpart, kostka.catpart
Ve skeletonu mam vytvorene ridici planes.
V sestave se prepnu do partu kostka - nyni bych oznacil jednu popr. vice ridicich referenci ve skeletonu a spustil dane makro.
Vysledek je, ze v partu kostka se objevi externi reference ze skeletonu (ty samozrejme odpovidaji predchozi selekci).

Jeste jen opakuji ze externi reference - linky musi byt typu CCP link a ne IMPORT link viz. muj predchozi popis makra.

Dekuji.

S pozdravem Pavel K.
Jan Svoboda

Poslat zprávu | Profil
[#233] | Publikováno: 03.03. 2010 - 09:17

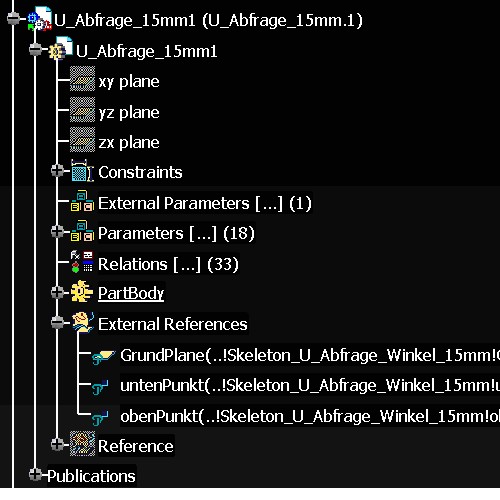

Myslíte tipy linků jako na obrázku?

Přiložené obrázky:

Ing Jan Cinert

Poslat zprávu | Profil
[#235] | Publikováno: 03.03. 2010 - 09:27
Uživatel cituje z příspěvku #232:
'linky musi byt typu CCP link a ne IMPORT link '
Také mi není zcela jasný typ linků.
Pavel Krsek

Poslat zprávu | Profil
[#237] | Publikováno: 03.03. 2010 - 09:55
Uživatel odpovídá na příspěvek #235:

Dobry den,

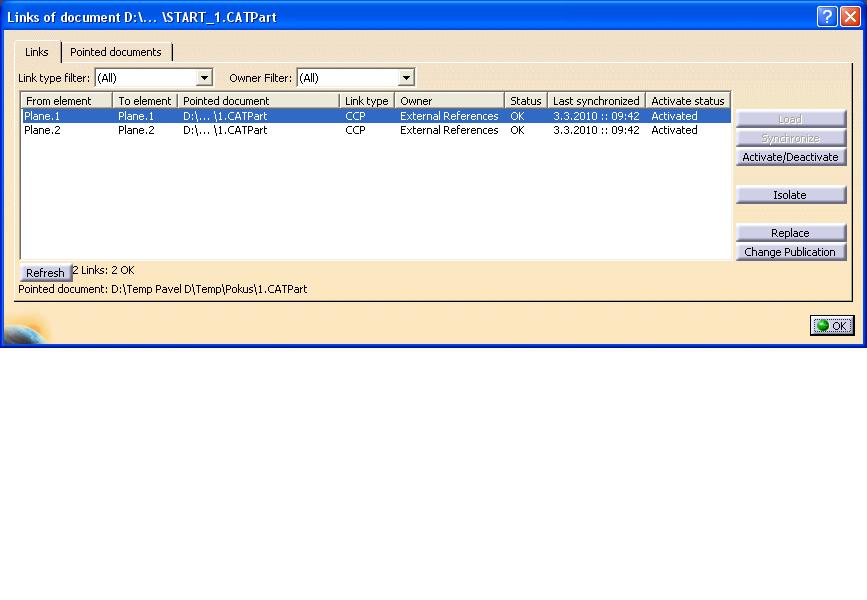

nejlepe poznate typ linku, kdyz u partu s external references se podivate do Edit/links a tam typ linku musi byt prave CCP. Viz. obr. v priloze.

Dekuji.
S pozdravem Pavel K.

Přiložené obrázky:

Ing Jan Cinert

Poslat zprávu | Profil
[#238] | Publikováno: 03.03. 2010 - 10:16
Zdá se to být tak, že IMPORT linky se vytvoří v kontextu sestavy, CPP tento kontext nezohledňují (přímá vazba na dokument).
Řešením by bylo vybrat makrem nejprve part, kam chcete kopírovat, pak elementy, které chcete kopírovat a nakonec celou tu mašinérii s otevřením (a pak i zavřením) nového okna provést automaticky. Zkusím najít o typech linků, jeslti je třeba nelze jen změnit.

V přloze první link IMPORT, druhý CPP (chybí mu tečky na začátku označující kontext)

Přiložené obrázky:

Jan Svoboda

Poslat zprávu | Profil
[#239] | Publikováno: 03.03. 2010 - 10:25
Docela by mě zajímalo, jaký je rozdíl v chování linků? Co je výhodnější?
Dodous

Poslat zprávu | Profil
[#240] | Publikováno: 03.03. 2010 - 10:35
Jak vkládáte geometrical set s názvem Extrenal references? Je to nějaký speciální geometrical set, nebo ho vytvoříte normálně a pak mu jen dáte tento název?
Dodous

Poslat zprávu | Profil
[#241] | Publikováno: 03.03. 2010 - 10:42
Ještě jinak. Jak vlastně vklátáte externí reference? Protože já to dosud dělal přes "Paste special -> Paste as result with link" a vloží mi to objekt odlišený zelenou tečkou viz. obr. Ale ve vašich obrázkách je nějaký klikyhák.

Přiložené obrázky:

Jiří Pešek

Poslat zprávu | Profil
[#242] | Publikováno: 03.03. 2010 - 11:07
Uživatel odpovídá na příspěvek #239:

Ahoj,
zde je prehled linku.Pokusím se udělat nějaký přehled o linkach do budoucna v manualu.
Ale není to jednoduché téma. Potřebuji čas na vypracování.
JP

Přiložené soubory:
linky.zip

Pavel Krsek

Poslat zprávu | Profil
[#243] | Publikováno: 03.03. 2010 - 11:12
Uživatel odpovídá na příspěvek #239:

Dobry den,
drive jsme tvorili sestavy na zaklade skeletonu pomoci contextualni linku (neboli import linku). Posledni 1-2 roky tvorime sestavy pomoci ccp linku (neboli multi model linku) a jednoznace mohu z osobni zkusenosti rici, ze CCP linky jsou mnohem vyhodnejsi.
Uvedu nektere vyhody:
snadnejsi editace (jednoducha vazba na zdrojovy part) - v pripade preruseni linku jednoduche napojeni - 2. instance stejneho partu v sestave neni s bleskem - ridici skeleton nemusi byt vubec v sestave - nikdy nedojde k nelogickemu preruseni linku jako u contextualnich (napr. pri duplikaci ci presunu zakazky atd..)......
I kdyz kopirovani linku je slozitejsi - viz. muj prvni prispevek na vytvoreni makra, tak bych nikdy nevracel zpet.

S pozdravem Pavel K.
Pavel Krsek

Poslat zprávu | Profil
[#248] | Publikováno: 04.03. 2010 - 09:21
Uživatel odpovídá na příspěvek #240:

Dany set se vytvari automaticky. Podud "stojite" na nazvu partu a pouzijete funkci Paste Special (with link).
Pokud "stojite" na již vytvořeném geom. setu, tak je reference vložena do něho.

S pozdravem Pavel K.
Ing Jan Cinert

Poslat zprávu | Profil
[#249] | Publikováno: 04.03. 2010 - 09:28
Uživatel odpovídá na příspěvek #243:

Hlavní výhoda IMPORT linků je, že si reference (geometrie) drží svou polohu v modelu vůči sestavě, u CPP nikoliv (tam zachována pozice v modelu).
Jan Svoboda

Poslat zprávu | Profil
[#253] | Publikováno: 09.03. 2010 - 10:25
Děkuji za odpovědi. Právě zkouším obě varianty, tak uvidim co mijak bude fungovat.


Uživatel nepřihlášen

Pro zobrazení obsahu stránky / provedení akce (vytvoření nového téma, napsání odpovědi do diskuse apod.) musíte být přihlášeni.
