Parameters

Kompletní přehled příspěvků v tématu Parameters řazený podle data jejich publikace na fóru.

UživatelPříspěvek
agaragar

Poslat zprávu | Profil
Datum: 19.8. 2012 | Zobrazeno: 10504x
Konfigurace CATIA:

Text dotazu:
Zdravím všetkých,

Je nejaký opoctatnený dôvod používať Part properties vyvolané cez Vlastnosti daného pártu pred vytvorením ParameterSetu a tam si zadefinovať tie isté vlastnosti?
Je v tom nejaká finta prečo definovať tie properties piramo do Pártu?

Majte sa a vďaka

Ing Jan Cinert

Poslat zprávu | Profil
[#3191] | Publikováno: 19.08. 2012 - 22:04
Pomocí part Properties v podstatě rozšíříte standardní vlastnosti partu. Properties se chovají stejně jako klasické parametry, jen se k nim v API přistupuje trochu jinak (je na to speciální vlastnost, kde jsou všechny pohromadě).
Určitou výhodou je, že jsou "skryté", tj. nejsou vidět ve stromu a jsou pak defacto trochu víc chráněné před nenechavým uživatel proti smazání (i když se samozřejmě také dají smazat).
Využívají se hlavně pro přenos informací v PLM systémech, které si takto do modelů ukládají potřebné informace, které se pak přenášejí třeba do razítka na výkresu a zpět do PLM systému.
Ing. Tomáš Leco

Poslat zprávu | Profil
[#3217] | Publikováno: 23.08. 2012 - 10:30
Dobrý dne,

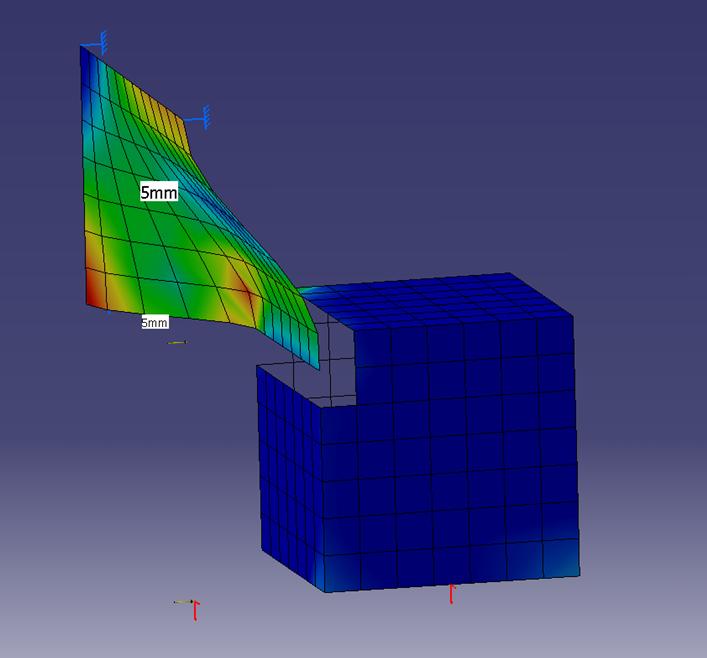

měl bych jeden dotaz. Při výpočtu MKP jsem použil 3D těleso spolu s 2D plochou. Propojení elementů OK, dám výpočet, OK, ale při zobrazení von Misses, se mi nezobrazí část 3D tělesa která je v kontaktu s plochou. Na jiném počítači, jsem provedl ten samý výpočet a vše to zobrazilo správně. Takže je to někde v nastavení. Ale nevím kde. Budu rád za rychlou radu.
Díky

Přiložené obrázky:

agaragar

Poslat zprávu | Profil
[#3218] | Publikováno: 23.08. 2012 - 11:25
Dobrý deň,

nie je to spôsobené zobrazením "Amplification Magnitude", kde je mierka prehnaná, aby bolo vidno všetko v priestore a nie je zobrazená mierka deformácie 1:1, ale väčšia a tak sa dostane plocha za prochu kontaktu?

Ak môžete pošlite celý model v zip formáte.
Aké sú veľké deformácie pri tejto úlohe, ak sú príliš veľké tak CATIA to nevypočíta správne. Má v sebe len lineárny riešič.
agaragar

Poslat zprávu | Profil
[#3219] | Publikováno: 23.08. 2012 - 11:27
Toto je ikona "Amplification Magnitude"

Přiložené obrázky:

Ing. Tomáš Leco

Poslat zprávu | Profil
[#3220] | Publikováno: 23.08. 2012 - 13:04
Vyzkouším upravit, ale hodnotama výpočtu samotného to není, jelikož ta samá úloha s těma samýma parametrama na dvou různých počítačích dopadla stejně, ale zobrazení bylo jiné, takže nějaké nastavení to dělá. Momentálně teď se musím zabývat jinýma výpočtama, ale jak se k tomu zase dostanu, pošlu zip.
Ing. Tomáš Leco

Poslat zprávu | Profil
[#3221] | Publikováno: 23.08. 2012 - 13:09
Vyzkoušel jsem zmenšit magnitude - negativní
Ing. Tomáš Leco

Poslat zprávu | Profil
[#3222] | Publikováno: 23.08. 2012 - 13:11
Problém není ve ploše ale v 3D tělese... Zajímavé je, že když nahradím 3D těleso plochou, tento problém nenastává. Takže to může být něco s rozhraním 2D-3D
agaragar

Poslat zprávu | Profil
[#3223] | Publikováno: 23.08. 2012 - 13:15
To áno pre rovnaké vstupy bude rovnaký výpočet, ale ak sú deformácie napríklad nosník dlhý 1000mm sa prehne viac ako 10% teda 100mm je problém, lebo táto úloha sa táva geometricky nelineárnou a teda výpočet je nesprávny čo sa týka reality výsledkov. Algoritmus CATIE to vypočíta síce matematicky správne, ale iba v lineárnej oblasti.

Magnitúde nastaviť faktor na 1 steskúsili, vtedy je to 1:1, každé iné číslo upravuje mierku zobrazenia pre lepšiu viditeľnosť malých deformácii.
agaragar

Poslat zprávu | Profil
[#3226] | Publikováno: 23.08. 2012 - 14:25
A robí to aj pri zobrazení deformácii alebo iba pri Von Misses-sovom redukovanom napätí?
Ing. Tomáš Leco

Poslat zprávu | Profil
[#3227] | Publikováno: 23.08. 2012 - 15:54
No právě že jenom při napětí, deformace, posunutí vše OK. V deformaci to opravdu není. Je tam nějakých 40 MPa
agaragar

Poslat zprávu | Profil
[#3228] | Publikováno: 23.08. 2012 - 16:08

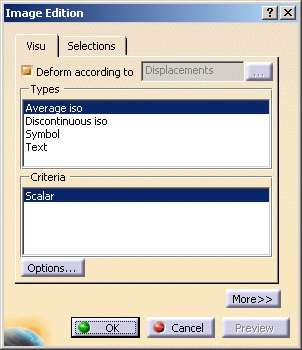

Toto by to nemohlo byť, je tam nastavenie vlastností daného zobrazenia. Po dvojkliku na požadované zobrazenie von Misses v stromovej štruktúre. Zobrazí sa toto okno a tam sa nastavuje, že čo a ako sa má zobraziť, napadlo mi, že ak je tam v Selection Tabe označená iba určitá selekcia ostatné môže byť neviditelné.

Přiložené obrázky:

Ing. Tomáš Leco

Poslat zprávu | Profil
[#3229] | Publikováno: 23.08. 2012 - 17:24
Jak přijedu domů, dám tu k dispozici ten zip. To bude nejlepší :-)
Ing. Tomáš Leco

Poslat zprávu | Profil
[#3230] | Publikováno: 23.08. 2012 - 17:27
Zajímavé je, že discontinous ISO to zobrazí normálně... Je to fakt oříšek... Všechno to zobrazí v pohodě, kromě Avarage ISO... Zkus si to doma nasimulovat, jestli to pojede... Jednoduchá plocha, K 3D těleso a jak Ti to spočítá?
agaragar

Poslat zprávu | Profil
[#3231] | Publikováno: 23.08. 2012 - 17:53
Ku Catii sa dostanem až v práci, ale asi podľa toho návodu hore sa mi to nepodarí nasimulovať, keď nepoznám ani materiál, okrajové podmienky (kontakt, zaťaženie, upevnenia)...rozmery, typ elementov...
