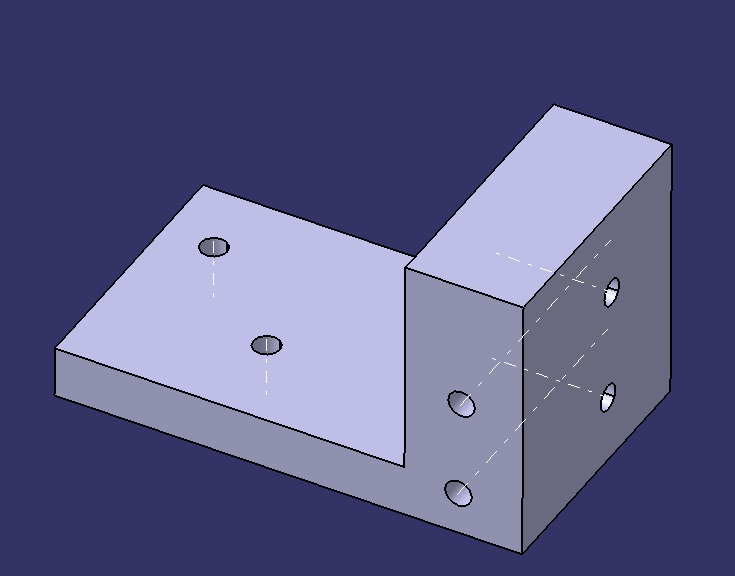

Axis v dierach
| Uživatel | Příspěvek |
Peter Kovac   Poslat zprávu | Profil |
Datum:
25.4. 2012
| Zobrazeno:
10181x Konfigurace CATIA: Text dotazu: Přiložené obrázky: |
Michal  Poslat zprávu | Profil |
[#2896]
| Publikováno:
26.04. 2012 - 07:31 Zdravím,
jednou sem na solidu hledal díry s určitým průměrem. Fungovalo to tak, že sem přes Selection.Search vyhledal všechny edge (nebo možná face, už si to přesně nepamatuju) a potom sem přes Measurable zkoušel získat průměr. Tím sem zjistil, že se jedná o díru. Podle mě by Vám Measurable mohlo vrátit i souřadnice středu díry. Takhle by mohlo jít získat díry, ale dál na ten axis, to už si nejsem tak úplně jistý. Michal |
Ing Jan Cinert   Poslat zprávu | Profil |
[#2897]
| Publikováno:
26.04. 2012 - 08:24 V podstatě by to takhle šlo, ale nedokážete zabránit tomu, aby jedna díra byla vybrána vícekrát (může mít více face i edge). Stejné by to bylo i s jejím počátkem, který by také nešel určit. Dalo by se to možná udělat poloautomaticky - catie by předvybírala edge a vy byste potvrzoval, jestli se má najít střed a vytvořit axis. S mrtvolou jinak nic neuděláte. |
|
karel koupelna Poslat zprávu | Profil |
[#2908]
| Publikováno:
27.04. 2012 - 07:41 Existuje Part Design Features Recognition.
A potom udelat detekci der a nebo udela vykres a Creating a Hole Dimension Table. Naco osy? |
|
Peter Kovac Poslat zprávu | Profil |
[#2909]
| Publikováno:
27.04. 2012 - 11:24 PartDesign Features Recognition nemozem najst, mozno an to nemam licenciu. Co sa tyka Hole dimension table, nie som si isty, ako mi to pomoze, nakolko ja nechcem tie osi na urcenie pozicie na vykrese, ale na dalsie modelovanie v parte.
Co sa tyka pripadu, ze nemam mrtvolu, ale zivy model, je mozne tie osi tam dat? Cez search sa daju diery selektnut, a makrom jednotlivo vyberat, ale co potom. Axis si odo mna pyta tak ci tak face a nie hole. Cez measurable to mozno sice pojde, ale to uz mi pripada trocha komplikovane a neviem ako to zapisem... |
|
Ing Jan Cinert Poslat zprávu | Profil |
[#2910]
| Publikováno:
27.04. 2012 - 11:50 Každý objekt Hole má vlastnosti center (souřadnice středu) a z její Sketch se zase dá určit sketch support. Z bodu a roviny už se dá zkonstruovat osa. |
|
karel koupelna Poslat zprávu | Profil |
[#2914]
| Publikováno:
02.05. 2012 - 15:03 Možná ještě pomůže při vybíraní zmáčknout shift (vybere se osa díry).
(ale asi je to ***ost) |
