TVORBA DXF formátu přímo z 3D (Part Design)
Kompletní přehled příspěvků v tématu TVORBA DXF formátu přímo z 3D (Part Design) řazený podle data jejich publikace na fóru.
| Uživatel | Příspěvek |
Tomáš Kába   Poslat zprávu | Profil |
Datum:
7.12. 2011
| Zobrazeno:

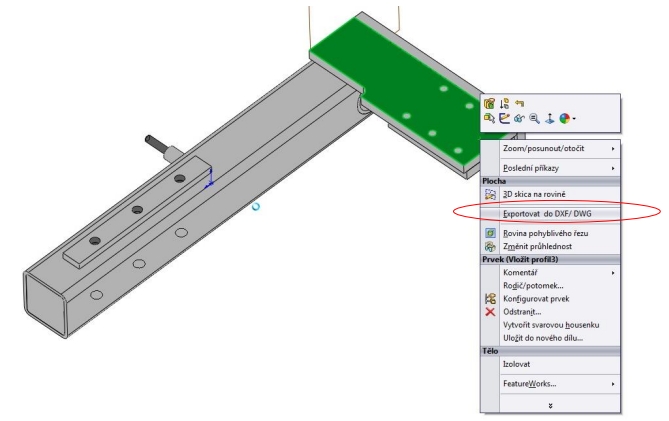

11504x Konfigurace CATIA: Text dotazu: Přiložené obrázky: |
Jan Svoboda  Poslat zprávu | Profil |
[#2474]
| Publikováno:
07.12. 2011 - 15:10 Ahoj, já jsem to pro jednu firmu řešil makrem, které prochází sestavu a hledá díly, do nichž konstruktér vytvořil plane se specifickým názvem. A pak z nich makro postupně dělá výkresy a uloží je do dxf. |
|
Tomáš Kába Poslat zprávu | Profil |
[#2475]
| Publikováno:
07.12. 2011 - 15:47 Uživatel odpovídá na příspěvek #2474:
Jak makro funguje u multibody dilu (svarence casto delame timto zpusobem)? A lze z nich pred ulozenim do DXF vymazat nehodici se entity? |
Ing Jan Cinert   Poslat zprávu | Profil |
[#2476]
| Publikováno:
07.12. 2011 - 16:19 To by taky mohlo jít, s nějakým účinným filtrem. Např. díra by měla jít celkem snadno rozpoznat. |
|
Jan Svoboda Poslat zprávu | Profil |
[#2477]
| Publikováno:
07.12. 2011 - 16:31 Jak říká pan Cinert jedině odfiltrovat definovaný entity, ještě mě napadlo to zkusit ještě podle barev, ale nevim jestli barvy na modelu se dají nějak zobrazit na výkresu... |
|
Ing Jan Cinert Poslat zprávu | Profil |
[#2478]
| Publikováno:
07.12. 2011 - 16:38 Dají se převzít barvy modelu do výkresu, ale nevím jak je to přes API. Standardně to jde - ve vlastnostech pohledu se zatrhne 3D colors. |
|
Tomáš Kába Poslat zprávu | Profil |
[#2481]
| Publikováno:
07.12. 2011 - 20:32 Nelze automaticky "vyhodit" všechny entity jednoho typu otvory nebo drážky. Některé samozřejmě můžou zůstat pro vypalování (dost běžné).
Otázka spíš zní, zda byste nedokázali vytvořit makro, které by vynechalo mezikrok tvorby výkresu. Uložit např. přímo 2D skicu z Part Designu přímo do DXF . - označení plochy - vytvoření pomocné skici na na vybrané ploše - promítnutí entit vybrané plochy do skicy - export skici do DXF Systémově by se určitě dalo zajistit před exportem přesun ve stromu před vrtání (popř. deaktivace prvků, které nechci aby byly součástí DXF) |
|
Jan Svoboda Poslat zprávu | Profil |
[#2482]
| Publikováno:
08.12. 2011 - 11:20 To jde udělat tak, že vytvoříte dxf přes drawing a do něj zkopírujete jen skicu a uložíte.
Vynechtat uplně modul Drafting si myslím, že nejde. Na přímo to funguje akorát v Sheetmetal kde to vytvoří z rozvinu dxf. |
|
Tomáš Kába Poslat zprávu | Profil |
[#2483]
| Publikováno:
08.12. 2011 - 16:18 Uživatel odpovídá na příspěvek #2482:
To jsem také objevil. Bez problémů funguje i když se rovinný díl převede pomocí "Recognize" na plechový díl a poté "Save as DXF" (a nepotřebuji žádne rozvin. Škoda že to asi nelze mimo "Sheet Metal". |
Stanislav Sedláček  Poslat zprávu | Profil |
[#2608]
| Publikováno:
08.02. 2012 - 18:08 Lze to také udělat přímo ve 3D. V modulu Space Analysis se udělá řez a je tam možnost ho uložit jako dxf. Bohužel kvalita je mizerná. Křivky včetně oblouků jsou exportovány jako polyline (vše je nahrazeno úsečkami ). Možná by to mohlo pro vypalování stačit, pokud ovšem nebude vadit cena modulu.
Další možnost je přes výkres (ručně nebo makrem). Nic dalšího jsem pro tento případ nenašel a neznám. |
