Structure Design Problem

Kompletní přehled příspěvků v tématu Structure Design Problem řazený podle data jejich publikace na fóru.

UživatelPříspěvek
Andrej

Poslat zprávu | Profil
Datum: 27.1. 2010 | Zobrazeno: 4394x
Konfigurace CATIA:

Text dotazu:
Dobrý den, chtěl jsem se zeptat jestli tu někdo má zkušenosti s modulem Structure Design.
Zkoušel jsem si projet par tutorialu, ale jako kdybych něco dělal špatne. Chybí mi nastroje take nastavení pro tento modul a to nejdulezitejsi knihovny a nastroj k jejich editaci.

Pokouším se udělat bezpečnostni rám do auta (trubkový) a pravě jsem chtěl vyzkoušet něco nového a ulehčit si práci, bohužel jsem nak nevykoumal jak na to.

Diky za odpovedi

Ing Jan Cinert

Poslat zprávu | Profil
[#61] | Publikováno: 27.01. 2010 - 12:42

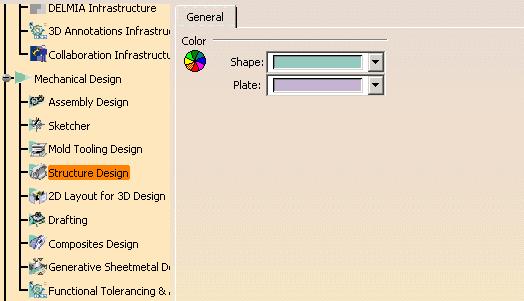

Zdravím, s jakou verzí Catie pracujete? Já osobně zkušenosti se SR nemám, ale zkoušel jsem alespoň spustit modul a podívat se na to nastavení. V Options jsem našel jen jednu záložku s nastavení barev pro profil/plech a nic víc.
A co se týká knihoven, myslíte předdefinované profily? S knihovnami to bývá problém, viz např. jiné typy závitů u díry v PartDesignu je třeba také donahrát..
Tenhle modul se používá spíše pro velké svařované konstrukce, takže je otázka, jestli by to tu práci v tomto případě opravdu dokázalo ulehčit.

Přiložené obrázky:

Andrej

Poslat zprávu | Profil
[#73] | Publikováno: 29.01. 2010 - 09:45
Vyskoušel jsem hodne verzí, ale problém pořád stejný. A ten obrazek je přesný :-( bohužel pro mě. Pravě v options by měla být knihovna s profily a moznost jí editovat, jinak ten standart který tam je, je uložen normálně nekde v adresaři s catií. Mohl bych uploadovat ten tutorial sem na forum?

A jak byste postupoval na mém místě? Vypadá to že budu modelovat každou trubku zvlášť :´(

Sít pro rám jsem importoval z 3ds max a vypada dobře akorát si budu muset pohrát s měřítkem.

A děkuji za odpověd.
Jan Svoboda

Poslat zprávu | Profil
[#75] | Publikováno: 29.01. 2010 - 10:05
Dobrý den, já bych v tomhle případě celý rám kreslil v partu, vytvoril bych si Power Copy, pomocí které bych vkládal do sítě jednotlivé profily. Používal jste někdy Power Copy?
Ing Jan Cinert

Poslat zprávu | Profil
[#76] | Publikováno: 29.01. 2010 - 10:23
Uživatel odpovídá na příspěvek #73:
Pokud chcete náhrát tutoriál na fórum, udělejte to v sekci Ke stažení. Po přihlášení se tam objeví formulář pro odeslání souboru. Umístit soubor do kategorie pak ale zatím může jen moderátor, po zhodnocení nezávadnosti obsahu.
PS: Tutoriál určitě nebude závadný, je to k***i autorským právům.
Jan Svoboda

Poslat zprávu | Profil
[#77] | Publikováno: 29.01. 2010 - 10:44
Vytvořil jsem jednoduchou ukázku, která by Vám mohla pomoci...

Přiložené soubory:
power_copy.zip

Andrej

Poslat zprávu | Profil
[#78] | Publikováno: 29.01. 2010 - 13:17
Uživatel odpovídá na příspěvek #77:
Super, s power copy jsem sice jestě nedělal, ale přes víkend to dám určitě dohromady.
Mnohokrát děkuji.

A teď jeste jeden dotaz? Když použiju Powercopy, vygeneruje mi catia samostatné díly, a jak je jednoduše ořezat?

Předem díky.

Moje zkušenosti s Catií jsou pouze modelování ploch, konkrétně jsem překresloval karoserii lanceru evo X. S partma a sestavama teprve začínám bojovat.
Jan Svoboda

Poslat zprávu | Profil
[#98] | Publikováno: 01.02. 2010 - 17:37
Pomocí Power Copy můžete vkládat jen Body do partu.
Co se týče ořezávaní tak bych to řešil tak, že nevyberete jenom dva body,ale rovnou tři a neměl by už být problém ořez těch dvou profilů tam nadefinovat...
Peter Kovac

Poslat zprávu | Profil
[#1064] | Publikováno: 23.08. 2010 - 17:03
no celkom by ma to zaujimalo s tym orezavanim, resp. definovanim 3 bodov -> neviem, ako na to, kde tie 3 body zadefinovat. Rad by som si zadal profil a potom v novom dokumente zadal napr. 10 bodov a pospjajal tak ten profil s orezanim na normalu k osi...:-o
Peter Kovac

Poslat zprávu | Profil
[#1081] | Publikováno: 24.08. 2010 - 17:21
tak uz som to spravil, ked som zadefinoval do premennych dlzku a uhol skosenia na obidvoch stranach. Cize nevytvaram body ktore potom spajam, ale zakazdym vlozim novy profil uz s aj orezanim a dlzkou, ake kcem. Sice som chcel predtym pouzivat strucutre design, ale s tymto sa da tiez velmi slusne nalozit...
