rozvin - sférická plocha

Kompletní přehled příspěvků v tématu rozvin - sférická plocha řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek

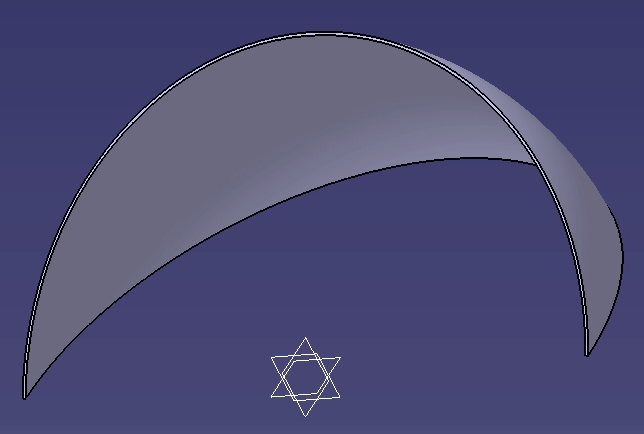

strejda_jara Poslat zprávu \| Profil	Datum: 13.4. 2011 \| Zobrazeno: 11147x Konfigurace CATIA: Text dotazu: Zdravím všechny, jsem v catii takovej začátečník, ale lecos zvládnu, až do teď. potřeboval jsem rozvinout sférickou plochu, neboli udělat šablonu pro výrobu míče průměru 1000 mm. mělo by se to skládat z 6-ti dílů, ty by se měli vystřihnout a poté slepit. Modelování trvalo v part designu asi 3 minuty, ale rozvin 1/6 této plochy nejde. v Snape vůbec neumím, ale myslím si, že to je tak jednoduché, že Snape je na to zbytečný, nejde o průmět na plochu ani nic takového jen rozvin kulové plochy a nevím co s tím. máte někdo zkušenost, nebo radu, díky moc Přiložené obrázky:

Kamil Poslat zprávu \| Profil	[#1841] \| Publikováno: 13.04. 2011 - 17:44 Gulova plocha sa predsa neda rozvinut? Ale davnejsie sme tu kreslili "parametricky" futbalovu loptu. Je to sekcii KE STAZENI...
karel koupelna Poslat zprávu \| Profil	[#1842] \| Publikováno: 13.04. 2011 - 17:48 Znam jenom 2 moznosti 1.Unfolding a Surface (Developed Shapes Workbench) 2.Create a Surfacic hopper (Generative Sheetmetal Design) Dalsi jsou jine programy FTI,Autoform atd.

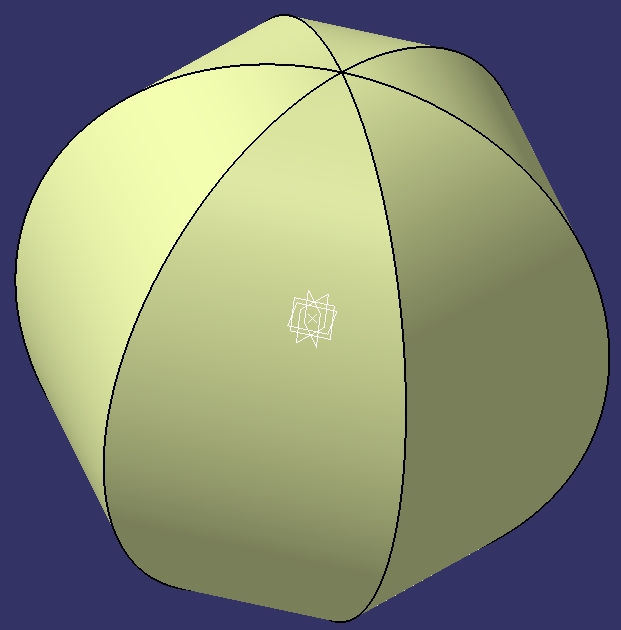

Kamil Poslat zprávu \| Profil	[#1843] \| Publikováno: 13.04. 2011 - 18:09 Ale takuto loptu by rozvinut islo... Přiložené obrázky:
strejda_jara Poslat zprávu \| Profil	[#1844] \| Publikováno: 13.04. 2011 - 18:40 Uživatel odpovídá na příspěvek #1843: no to je ono, tak jeden ten díl toho ,,míče" ted rozvinout --> udělat šablonu. jinak na Generative Sheetmetal Design jsem se díval, ale nějak jsem nepochopil jak se s tím příkazem pracuje, snad zítra se podívám na forum jestli něco najdu, nějak mi ten příkaz nejde aplikovat. zatím všem moc díky...
Kamil Poslat zprávu \| Profil	[#1845] \| Publikováno: 13.04. 2011 - 18:51 uz som to aj rozvinul, ale cisto len parametricky "matematicky".
