CatiaV5 - save as *.pdf

Kompletní přehled příspěvků v tématu CatiaV5 - save as *.pdf řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek
quetak Poslat zprávu \| Profil	Datum: 15.3. 2011 \| Zobrazeno: 11123x Konfigurace CATIA: Text dotazu: Zdravím, mám dotaz ohledně ukládání výkresů jako *.pdf. V R16 je velikost výkresu cca 1,5MB a v R19 je to cca 3MB. Nevíte někdo proč tomu tak je, popřípadě jestli jde nastavit kvalita ukládaného pdf. Díky

Ing Jan Cinert Poslat zprávu \| Profil	[#1710] \| Publikováno: 15.03. 2011 - 12:45 V Tool - Options - Compatibility - Graphic formats lze měnit nastavení pro jednotlivé grafické formáty, ale u PDF zrovna nelze (alespoň u mě) nastavit nic. Rozdílná velikost může být kvůli jinému způsobu zápisu PDF. Můžete také zkusit PDF Creator a porovnat velikosti.
Pepe_CZ Poslat zprávu \| Profil	[#1711] \| Publikováno: 16.03. 2011 - 09:11 přesně tak, pokud vás trápí velikost PDF výkresů, zvolte nějakou freewarovou tiskárnu. viz co uvedl pan Cinert: PDF creator Free PDF PDF forge ve všech programech se dají krásně nastavit výstupy - třeba i různé TIF formáty
quetak Poslat zprávu \| Profil	[#1712] \| Publikováno: 16.03. 2011 - 13:16 Díky moc za reakce a pomoc. Mějte se.
Peeer Poslat zprávu \| Profil	[#2568] \| Publikováno: 24.01. 2012 - 18:30 Da sa nastavit pri save as *.pdf aby netlacilo Detail sheet?
Patrik Vaclav Poslat zprávu \| Profil	[#3993] \| Publikováno: 09.07. 2013 - 08:59 Ahojte, ja by som chcel este doplnit toto tema. 1. Da sa ukldat PDF aj v Catia release 20 a menej s rozmerom vykresu vacsim ako 5080 mm??? Viem ze tato podpora je az v R21 a vyssie. V settings sa da zmenit typ PDF. 2. Da sa ukladat PDF iba ciernobiele? T.j. vsetky farby na vykrese sa zmenia na ciernu okrem podkladu co bude biely, tak aby som to nemusel rucne prehadzovat. Tak isto ci sa da nejako pohrat s kvalitou PDFka v catii nie v druhych tooloch. Casto mame velke subory -> 10MB a viac. P.S.: najlepsie by to bolo pozriet v admin mode ale na ten nemam pristup. Dakujem
Ing Jan Cinert Poslat zprávu \| Profil	[#3994] \| Publikováno: 09.07. 2013 - 12:29 Jak už jsem psal, v Catii toho s PDF moc nejde, nejlepší je použít nějaký program - virtuální tiskárnu, která zvládne i velký formát a umí černobílý tisk. V admin modu je to samé co v normálním, jen se dají settingy zamykat/odemykat, nic víc.
Michal Nytra Poslat zprávu \| Profil	[#6632] \| Publikováno: 29.03. 2019 - 08:39 Dobrý den, jde nějak nastavit, aby při použití Save as PDF byly za textem rámeček, např. když je kóta přes šrafování? Při tisku z virtuální tiskárny se rámeček objeví, ale kvalita textu je značně snížena.
Ing Jan Cinert Poslat zprávu \| Profil	[#6634] \| Publikováno: 31.03. 2019 - 22:22 Dobrý den, tak zaprvé by kóty přes šrafy jít neměly, že...ale co si budeme povídat. Správně nastavené kóty by se měly za textem vytvářet obdélníček, který šrafy skryje a text je lépe viditelný, a to by podle mého mohlo stačit. A úplně nerozumím, proč by se při použití SaveAs PDF měla použít virtuální tiskárna. CATIA si PDF uloží sama, bez nutnosti různých PDF kreatorů apod.
VojtechPolicky Poslat zprávu \| Profil	[#6781] \| Publikováno: 14.02. 2020 - 09:55 Ahoj Vsem, trochu tot u ozivim. Mame v praci Catii R28 + se chystame nyni prejit na R29. Bohuzel nevime proc, ale nektere vykresy pri ukladani do PDF zvetsili svoji velikost. Prvni verze zpracovana treba loni - listopad 2019 mely 0,5-1,5 MB, nyni, ten stejny vykres, po pridani nejakeho maleho textu nebo upravy geometrie maji treba i 70 MB. Lze to nejak upravit? Dekuji Vojta P.

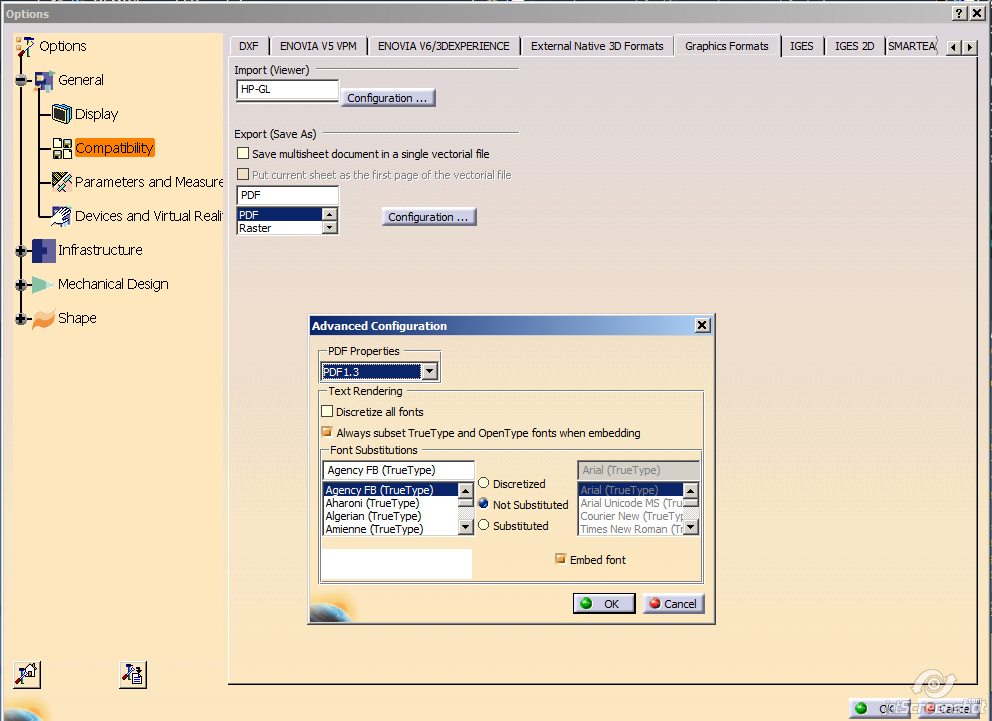

Ing Jan Cinert Poslat zprávu \| Profil	[#6783] \| Publikováno: 17.02. 2020 - 12:30 Dobrý den, výkresy se zvětšily v pouze v R29 (po úpravách) nebo při přechodu z R28 na R29? Zatím jsem u R29 tyhle problémy nezaznamenal. Podívejte se na nastavení grafických formátů, jestli zde nenastala nějaká změna. Také bych vyzkoušel znovu export stejného výkresu v R28 a R29 a porovnal výslednou velikost, popř. i po zmíněných úpravách. Teprve pak se dá usuzovat, zde je u R29 něco špatně (jinak). Pokud však velikost výkresu u R29 je 20ti a vácenásobkem velikosti výkresu v R28, je to okamžitý report vašemu VAR, ať se o to postarají. Přiložené obrázky:
