Vytvaření výkresů ze sestavy a změna hodnoty koty

Kompletní přehled příspěvků v tématu Vytvaření výkresů ze sestavy a změna hodnoty koty řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek
Štěpán Hruška Poslat zprávu \| Profil	Datum: 25.1. 2011 \| Zobrazeno: 11618x Konfigurace CATIA: Text dotazu: Dobrý den Mám dotaz,který se týká vytváření více výkresů z jedné sestavy. Příklad: mám sestavu kde mám namodelovaný více součástí. Pro výkres A si zobrazím jen ty součásti (ostatní schovám do Hide prostoru),které potřebuji jen na výkrese A a pro výkres B jen ty co potřebuju pro výkres B. Problém nastává při změně sestavy,kterou dělám pro výkres B kde vyžaduje výkres A aktualizaci jinak nemohu provádět úpravy (např: přidání kot). Po provedení této aktualizace se rozložení výkresu změní na aktuální sestavu. Jak se tohle řeší? To každý výkres musí mít vlastní sestavu? Jde nějak přerušit navázanost na sestavu. A ještě malá otázečka :), jde někde změnit hodnotu kóty než je skutečná. Při dvojkliku na kotu se zobrazí Dimension Value, kterou nemůžu měnit a v Options jsem nenašel nějaké povolení změny hodnoty kot. Mockrát děkuji za případné odpovědi

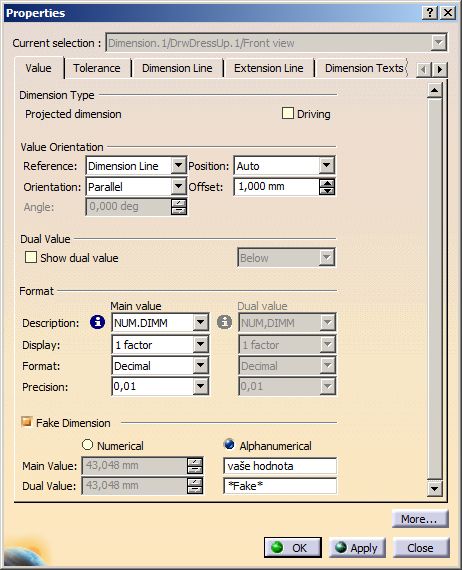

Ing Jan Cinert Poslat zprávu \| Profil	[#1579] \| Publikováno: 25.01. 2011 - 11:50 Ad výkresy: Pokud na výkrese potřebujete jen některé party v sestavě, uděláte to následovně: Před výběrem roviny určující pohled při jeho vytváření vyberte ve stromu jen ty party, které chcete mít zobrazené (pomocí stisknutého ctrl). V pohledu se pak zobrazí jen vybrané party. Další možností je použít funkci `Overload properties` (v kontextovém menu pohledu). Pak je možné určovat i barvy, čáry a samozřejmě to, zda se má model v pohledu zobrazit či ne. První možnost je jednodušší a vybrané linky na zobrazované modely v pohledu se dají jednoduše přenášet i další pohledy pomocí `Apply links to` (opět v kontextové nabídce). Linky na party, které se mají zobrazovat lze měnit fuknce Modify links (kontext). Zde jsou buď vybrané party nebo celá sestava (Whole assembly). Ad kóty: Stačí zatrhnou Fake dimension ve vlastnostech kóty, viz obrázek. Pak si do hodnoty můžete napsat co chcete. Přiložené obrázky:
Viktor Luci Poslat zprávu \| Profil	[#1582] \| Publikováno: 25.01. 2011 - 21:18 Dobrý den Já osobně používám v těchto případech "scenu". To znamená nejprve si ji nadefinuji a pak postupuji obdobně jako v předchozím příspěvku - před výběrem určující roviny pohledu vyberu tuto scenu. Mám tak možnost, nezávisle na sestavě, určit co bude nebo nebude zobrazeno v konkrétním pohledu, případně můžu i změnit polohu jednotlivých dílů - celou sestavu rozebrat a vytvořit tzv. rozpad.
Ing Jan Cinert Poslat zprávu \| Profil	[#1583] \| Publikováno: 25.01. 2011 - 21:43 Ano, perfektní a v podstatě asi jediné řešení, pokud potřebujeme vytvořit rozpad. Pro zobrazení vybraných partů bych se ale přikláněl spíš k předchozímu. Pokud máte čas na vytvoření scény, je v podstatě jedno, kterou možnost zvolíte.
