Sketch a počet bodů

Kompletní přehled příspěvků v tématu Sketch a počet bodů řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek
Jan Randa Poslat zprávu \| Profil	Datum: 10.12. 2010 \| Zobrazeno: 10103x Konfigurace CATIA: Text dotazu: Řeším takovou otázku, se kterou potřebuji pomoci. Přikládám v příloze názorný sketch. Jde mi o to, aby se na úsečce (mezi středy kružnic) tvořil automaticky určitý počet bodů. Určitý počet je myšlen tak, aby mezi body byl rozestup dle parametru „krok“ a aby body pokrývaly celou délku úsečky. To znamená, že když ve sketchi budu pohybovat bílou nefixovanou kružnicí, tak při zkracování úsečky budou ubývat body, které se už na úsečku nevejdou a naopak při prodlužování úsečky budou body přibývat (se zachováním zadaného rozestupu). Toto automatické přibývání či ubývání může probíhat tzv. realtimově nebo klidně až po odkliknutém update. Předpokládám, že k řešení lze využít nějaké užitečné knowledge funkce, ale s tím právě potřebuji pomoct. Přiložené soubory: sketch.zip

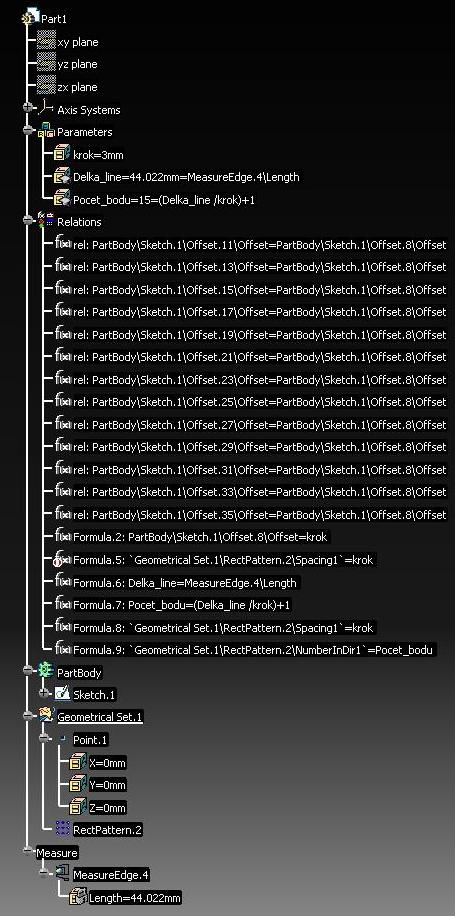

Jan Svoboda Poslat zprávu \| Profil	[#1426] \| Publikováno: 10.12. 2010 - 13:54 Ahoj, já bych to nejspíš řešil tak, že bych ty body nevytvářel v náčrtu. Vytvořil bych si bod,pak bych použil funkci Pattern (GSD), a pak bych ho jednoduše řídil těmy parametry. Nevim jestli by ti to takhle stačilo... Přiložené obrázky:
Ing Jan Cinert Poslat zprávu \| Profil	[#1428] \| Publikováno: 11.12. 2010 - 21:16 Já bych to zkusil takhle. Vytvořit reakci na změnu vzdálenosti os a v ní vytvořit krátký skript, který by si změřil aktuální délku úsečky ve skice, smazal stávající body a pak na ní vytvořil nové body v odpovídajícím počtu a s danou roztečí (podobný, i když mnohem složitější skript je v článku Vyšíváme steh, viz. http://www.catia-forum.cz//articles/?article_id=14). Pak by to fungovalo i na obecné křivce. Přiložené obrázky:
