Otočení pohledu na výkrese

Kompletní přehled příspěvků v tématu Otočení pohledu na výkrese řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek
Pepe_CZ Poslat zprávu \| Profil	Datum: 9.11. 2010 \| Zobrazeno: 10777x Konfigurace CATIA: Text dotazu: Zdravím všechny, Dotaz je prostý, je možné nějakým způsobem otočit pohled na výkrese? Příklad, vložím hlavní pohled dle uvážení, a říznu jej. Pohled s řezem ale potřebuji otočit o 90°. Lze to vůbec v Catii udělat aniž bych si pomáhal jiným základním pohledem?

Kolben Poslat zprávu \| Profil	[#1284] \| Publikováno: 09.11. 2010 - 11:50 Pravy tlacitko na view, ktery chces otocit, pak properties a tam zkus pomoci scale and orientation zadat angle jakej potrebujes. Snad si to tak myslel.
Pepe_CZ Poslat zprávu \| Profil	[#1285] \| Publikováno: 09.11. 2010 - 12:04 Uživatel odpovídá na příspěvek #1284: epic fail from my side, máte naprostou pravdu. Ono chtěl bych se totiž zeptat ještě na něco jiného, zda lzde pohled pootočit č zarovnat podle nějaké hrany. Příklad, pohled řezu má středovou osu pod úhlem. V Jiných Cadech občas šlo použít zarovnání pohledu podle referenční čáry. Rozuměj postup - Zarovnej osu řezu podle hrany něčeho (čímž se pohled otočí pod patřičný úhel- třeba zarovnat horizontálně nebo vertikálně). Takto manuálně se mohu jen strefovat do správné hodnoty. Je v catii něco takového?
Karel Šůma Poslat zprávu \| Profil	[#1286] \| Publikováno: 09.11. 2010 - 12:07 Zdravím, je to celkem jednoduché. Nad hotovým řezem na pravé straně ve stromu PTM Properties/ Angle: 90deg Přeji pěkný den. Přiložené soubory: catia_forum.zip

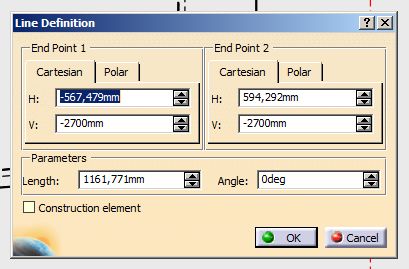

Ing Jan Cinert Poslat zprávu \| Profil	[#1287] \| Publikováno: 09.11. 2010 - 12:27 Přesný uhel natočení definiční čáry řezu lze zjistit když na ni dvakrát kliknete. Otevře se okno, kde jsou souřadnice koncových bodů, délka a úhel natočení. Tuto hodnotu si můžete zkopírovat a o ni pak pootočit pohled s řezem. Přiložené obrázky:
