Barvení dílů v sestavě

Kompletní přehled příspěvků v tématu Barvení dílů v sestavě řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek

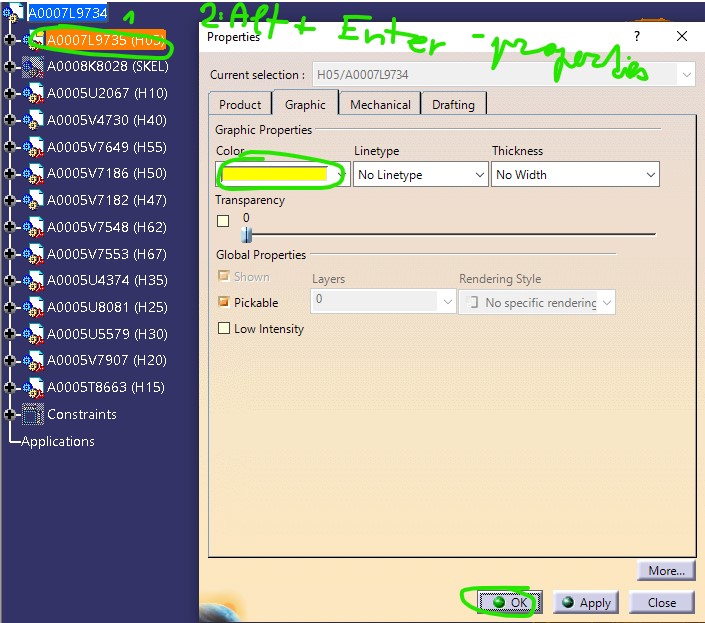

Břeťa Doležal Poslat zprávu \| Profil	Datum: 27.5. 2022 \| Zobrazeno: 1609x Konfigurace CATIA: V5-6R2020, MD2 Text dotazu: Zdravím, měl bych jednu prosbičku o pomoc. Procházím si sestavu a chci obarvovat jednotlivé Party, zde je kus kódu na barvení: INFITF.Selection locselekce = frmStruct.CATIA.ActiveDocument.Selection; locselekce.Clear(); locselekce.Add(locPartDoc.Product); VisPropertySet visprop = locselekce.VisProperties; visprop.SetRealColor(255, 255, 0, 255); //co je v selekci: //MessageBox.Show(locselekce.Item(1).Type); locselekce.Clear(); Po proběhnutí se mi Part neobarví, ale při kouknutí do Properties po proběhnutí makra, tam v combo boxu chtěná barva je, ale musím třeba zaškrtnou ještě transparentnost nebo udělat nějakou změnu a potvrdit a díl se mi již obarví. Upozorňuji, že nechci barvit jednotlivá Body v Partu, ale jen v sestavě celou položku - barva jen v sestavě. Do selekce mi šlo vkládat pouze Product. PartDocument či Part tam použít nešel. Děkuji za případnou radu či kousek kódu, který toto obarvení umí provést. Přiložené soubory: zmena_barvy_partu-produktu_v_s

Ing Jan Cinert Poslat zprávu \| Profil	[#7073] \| Publikováno: 30.05. 2022 - 09:06 Dobrý den, kód vypadá OK, jen v parametrech funkce SetRealColor máte chybu - pořadí je R,G,B, Inheritance, tj. poslední parametr může být jen 0 nebo 1. To by mohlo zabrat, i když... ... děje se vám přesně to samé, co kdysi mě, když jsem se takto pokoušel barvit instance v sestavě. Kód proběhl, barva se přiřadila (v properties byla nastavená), ale nebyla vidět - instance měla pořád původní barvy a chovalo se to přesně jak popisujete, dokud se neudělalo něco dalšího nebo se sestava neotevřela znovu, změna barvy se neprojevila. Popravdě nevím co pak s tím, viewer si nějak neporadí se změnou grafických vlastností pomocí kódu a nezobrazuje to, co by měl.
Břeťa Doležal Poslat zprávu \| Profil	[#7075] \| Publikováno: 07.06. 2022 - 06:11 Problém nalezen a odstraněn. Používal jsem špatný objekt do selekce. Použil jsem PartDocument.Product, s tím že jsem si myslel, že je to to samé jako Product z kolekce Products, ale to není to samé. Děkuji za rady. Ano ten poslední parametr je 0 nebo 1, už jsem ze zoufalství zkoušel ledas co.
