GSD - oříznutí flange

Kompletní přehled příspěvků v tématu GSD - oříznutí flange řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek

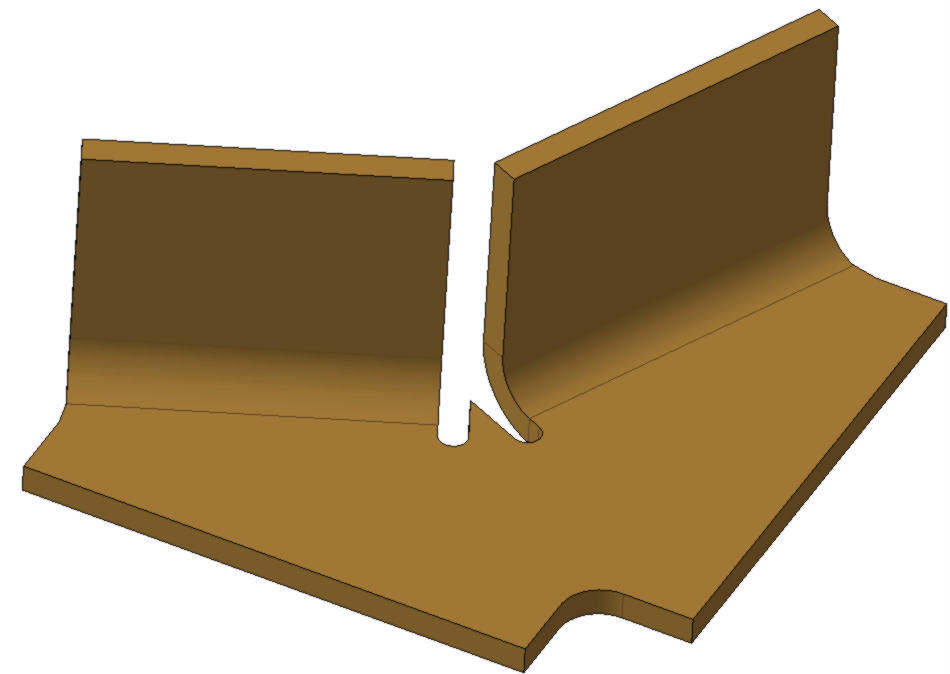

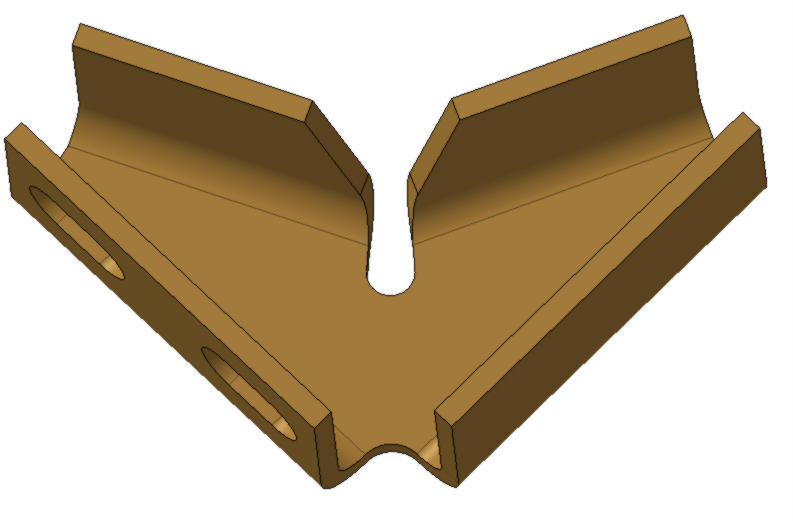

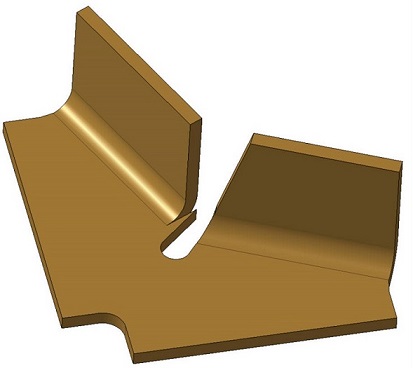

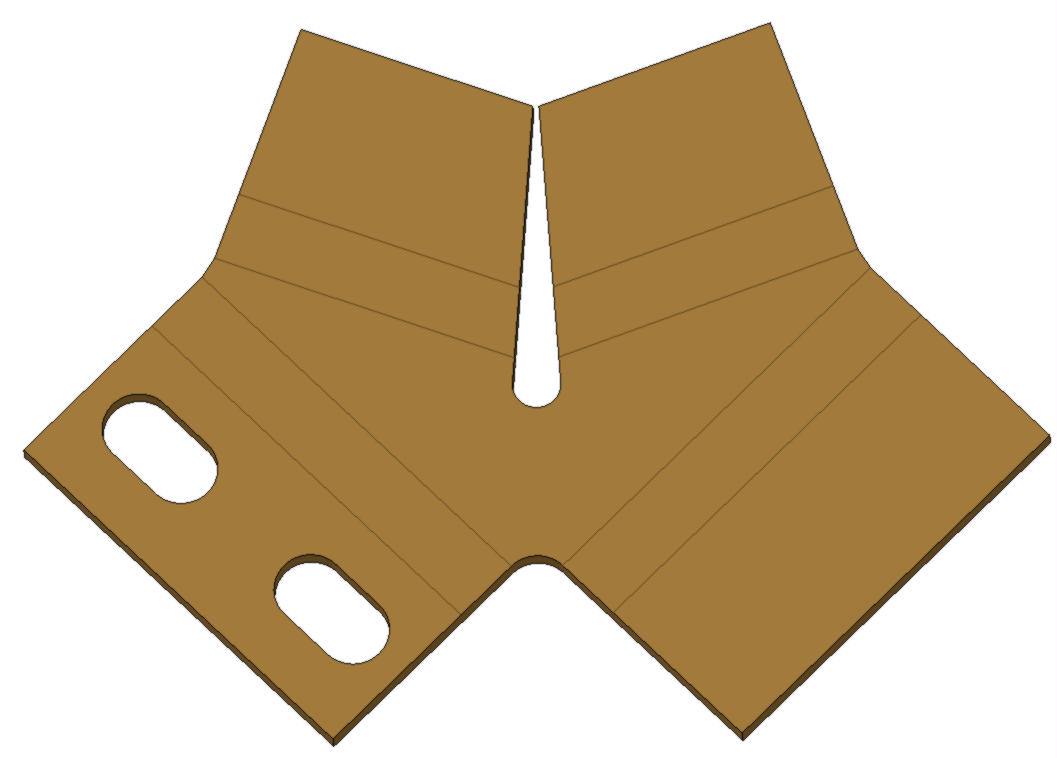

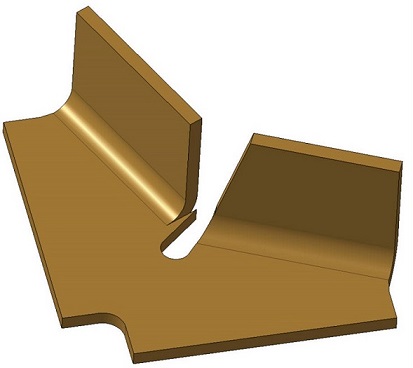

Milan Frýba Poslat zprávu \| Profil	Datum: 24.6. 2021 \| Zobrazeno: 3280x Konfigurace CATIA: V5-6 R2018 Text dotazu: Zdravím, Mám namodelovaný tvar (viz. první a třetí(?) obrázek), pomocí fce "bend from flat". Výšku těch lemů, bych rád řídil nejspíš rovinnou, jenže to v rozvinutém tvaru nemohu. potřeboval bych použít fci "wall on edge", ale ta zase vytváří pitomé rohy. Viz. obrázek 3. (jako příloha - wall on edge vlevo, původní tvar vpravo). Takže buď bych potřeboval udělat flange delší a oříznout (což GSD nenabízí) a nebo nějak lépe namodelovat co nejtěsněji ohnutí tohoto rohu... Přiložené soubory: bend-from-flat_x_wall-on-edge. \| rohovnik.CATPart Přiložené obrázky:

Ing Jan Cinert Poslat zprávu \| Profil	[#6985] \| Publikováno: 25.06. 2021 - 10:34 A co to celé namodelovat v GSD (pozn: GSD jako Generative Shape Design, Sheetmetal má trigram SMD) a pak z toho pomocí Hopper udělat SMD feature? Pokud nedochází k přetvoření (evidentně ne), tak nevidím problém.
