Zobrazenie farieb partov v section

Kompletní přehled příspěvků v tématu Zobrazenie farieb partov v section řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek

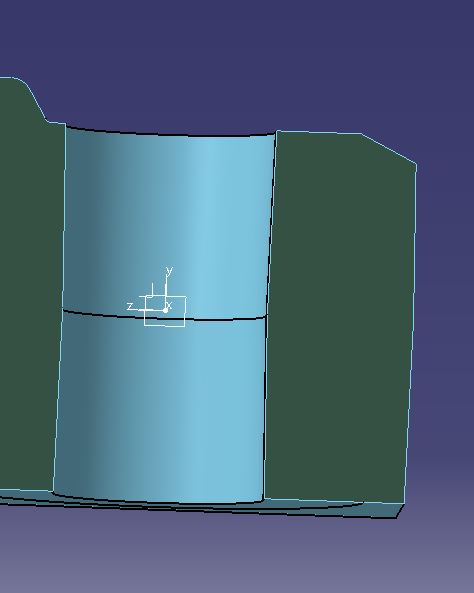

Juraj Janega Poslat zprávu \| Profil	Datum: 1.10. 2020 \| Zobrazeno: 4357x Konfigurace CATIA: Catia V5-6 R2018 SP3 Text dotazu: Prosím vás ako je možné zobraziť farby dielov v zostave pri sectionig? Akosi sa to zobrazilo ale po otvorení section a zmene parametrov mi to zostalo znovu zelené a neviem to vrátiť späť. Přiložené obrázky:

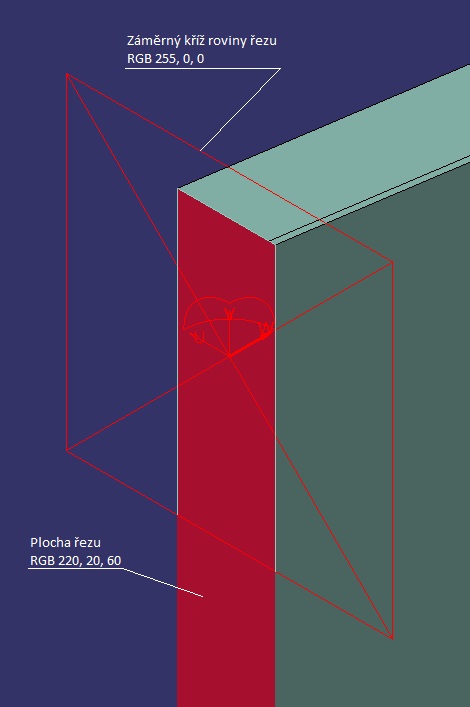

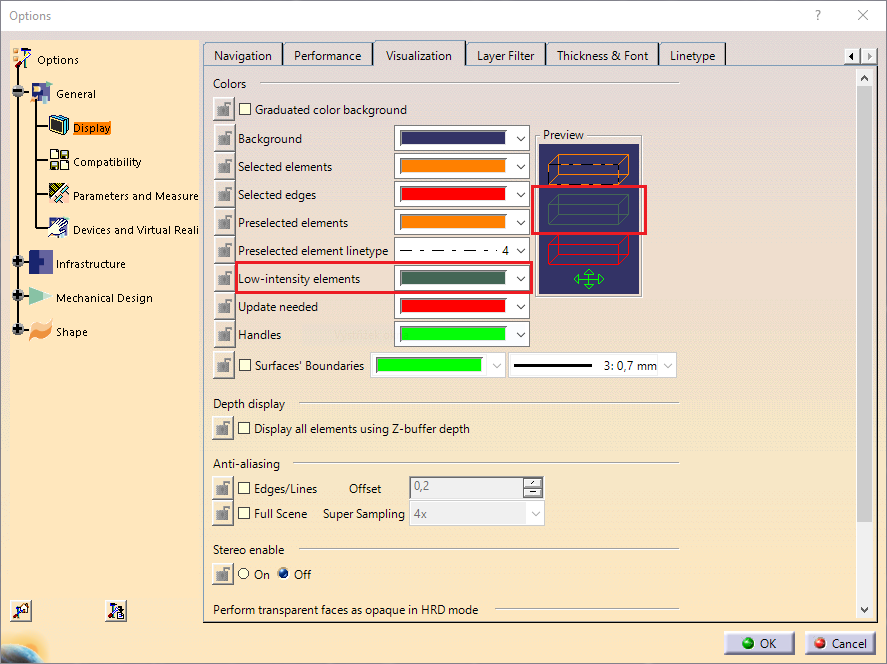

Ing Jan Cinert Poslat zprávu \| Profil	[#6847] \| Publikováno: 01.10. 2020 - 13:20 Dobrý den, obarvené řezové plochy lze dosáhnout pouze s licencí DMU i DN1 (Digital mockup). V Assembly design (ASD) budou řezy vždy takhle ošklivě šedozelené. Dále lze nastavit, zde se má plocha řezu zobrazit jako plná či jen jako kontura, viz. obrázek s nastavením Assembly design v příloze. Přiložené obrázky:

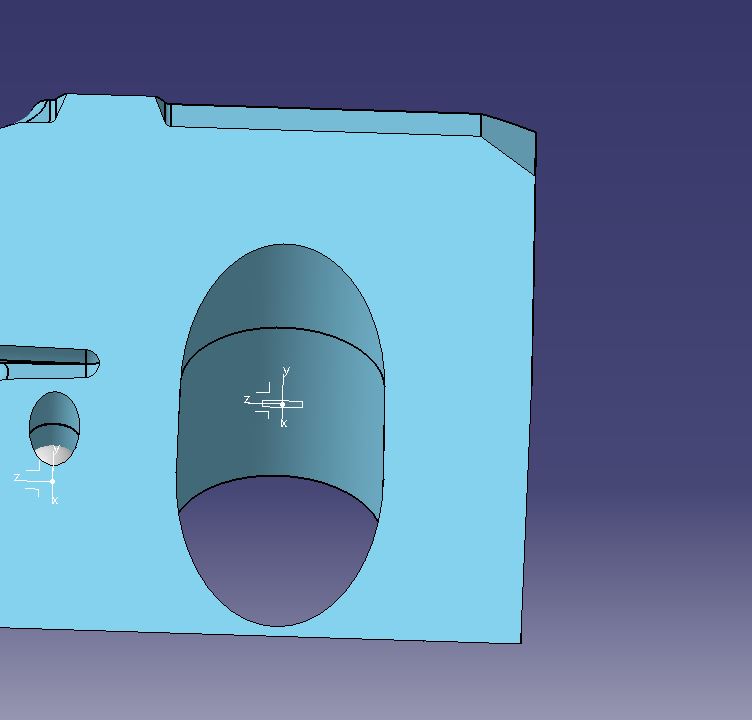

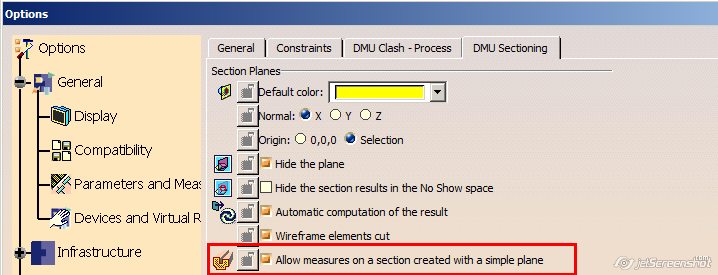

Juraj Janega Poslat zprávu \| Profil	[#6848] \| Publikováno: 01.10. 2020 - 15:17 Prišiel som na to... keď tu funkciu mam zapnutú aby som si mohol niečo zmerať tak je to zelené ale keď ju mam vypnutú tak je to farebné. Mam licenciu SPA- DMU Space analysis, samotnú licenciu DMU nemám iba potom DMO. Nevýhoda je že sa nedá nič zmerať ale na obrázky dobré treba si to prepínať, čož je trochu otravne.
Ing Jan Cinert Poslat zprávu \| Profil	[#6849] \| Publikováno: 04.10. 2020 - 19:36 Měřit v řezu lze, jen si musíte zapnout okno s 2D zobrazením (rovina řezu). Možné je k tomu nutné změnit typ měřené entity na Picking point, ale jinak jsem si 100% jistě, že měřit se dá.
