Úpravy - pohled "uvnitř" modelu

Kompletní přehled příspěvků v tématu Úpravy - pohled "uvnitř" modelu řazený podle data jejich publikace na fóru.

UživatelPříspěvek
Petra Mücková

Poslat zprávu | Profil
Datum: 20.5. 2019 | Zobrazeno: 338x
Konfigurace CATIA: V5.21

Text dotazu:
Dobrý den,

modeluji v Part Design rotační díl. Potřebuji domodelovat vnitřní část, ale "nevidím" na ni. Např zaoblení hran - při průsvitném modelu vidím vnitřní hrany, ale nedostanu se na ně kurzorem, lze označit pouze hrany viditelné na povrchu.
Kde si můžu vytvořit rovinu (pomyslný řez), přes kterou uvidím na svůj model? Ideálně Pohled od roviny zx.
Funkce Hide/Show mi nepomůže, skryje se mi celý objekt.
Děkuji.

Tomáš Hlavačka

Poslat zprávu | Profil
[#6665] | Publikováno: 20.05. 2019 - 20:50
Dobrý den,

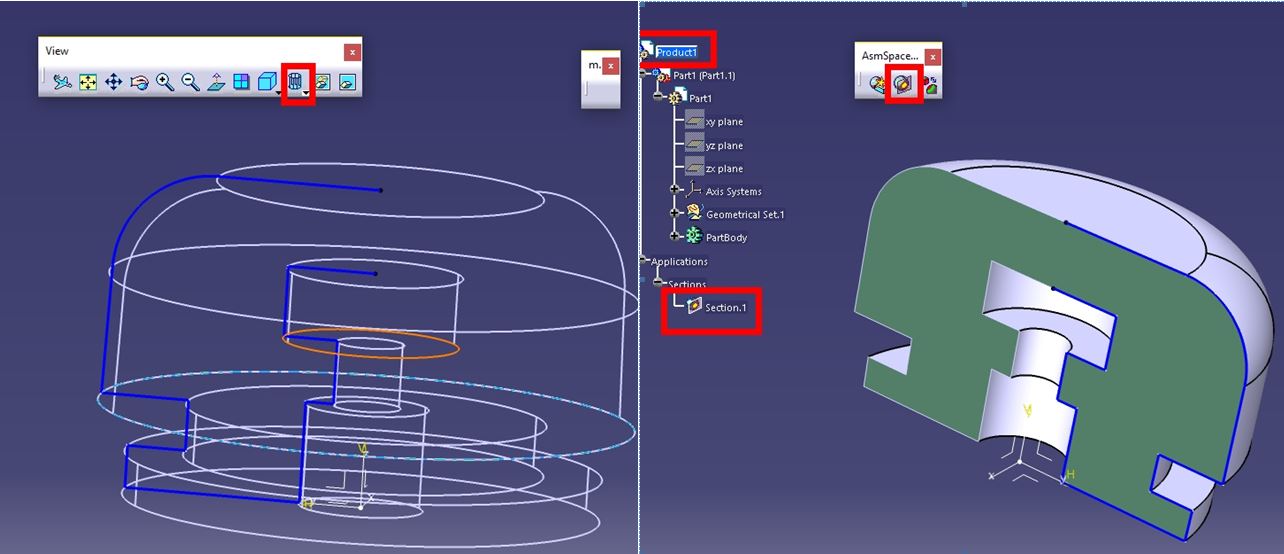

při nastavení zobrazení wiframe lze označit i vnitřní hrany pro následné zaoblení. Pokud by jste chtěla vytvořit řez v rovině ZX musela by jste Part vložit do Productu (Assembly design) a vytvořit dynamický řez již zmíněné rovině ZX.

Přiložené obrázky:

Milan Frýba

Poslat zprávu | Profil
[#6666] | Publikováno: 21.05. 2019 - 08:59
Zdravím,
Tak pokud myslíte ve skice, zde je užitečná funkce na panelu visualisation "Cut part by sketch plane", která řízne model a pokud je aktivní pozadí, dá se k němu chytat. Ale vy asi myslíte až jako další operace.

Způsob Tomáše Hlavačky je asi lepší, ale existuje ještě jeden:
Lze přepnout způsob zobrazení do promítání prespektivy (View -> Render style -> Perspective).
Poněkud se deformuje pohled (nevyhovuje mi to), ale pokud střed otáčení modelem nastavíte někde na vzdálené straně modelu a pak budete zoomovat, pohled projde stěnou a budete se jakoby "koukat z vnitřního prostoru modelu". Zde pak můžete normálně vybírat hrany ap. Chce to trochu cviku, aby se v tom člověk neztratil. Vždy záleží na tom, kde je přichycen střed zobrazení (prostřední tlačítko myši).
Potom je dobré se zase přepnout do paralelního promítání, aby se v tom člověk neztratil.
Ing Jan Cinert

Poslat zprávu | Profil
[#6667] | Publikováno: 21.05. 2019 - 11:55
Dobrý den,

pak by ještě měla fungovat základní funkce přesně k tomuto účelu stvořená. Stačí najet myší do míst, kde je ona skrytá plocha/hrana a zmáčknout na klávesnici šipku nahoru (nebo dolů). Vedle kurzoru se objeví seznam feature, které se nacházejí v místě kurzoru myši. Stačí si jen vybrat to co potřebujete...
secretokraj

Poslat zprávu | Profil
[#6668] | Publikováno: 22.05. 2019 - 07:28

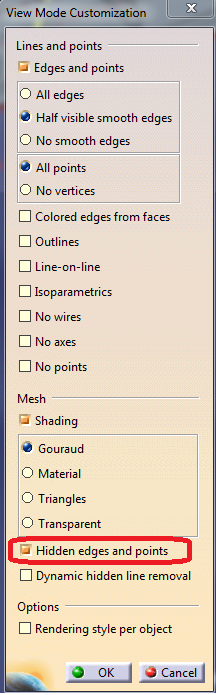

z mojho pohladu najkomfortnejsie je zapnut si skryte hrany vo 'View Mode Custimization' a direkt ich vyberat....

Přiložené obrázky:
