CATIA vkladanie znaku do koty priemeru

Kompletní přehled příspěvků v tématu CATIA vkladanie znaku do koty priemeru řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek

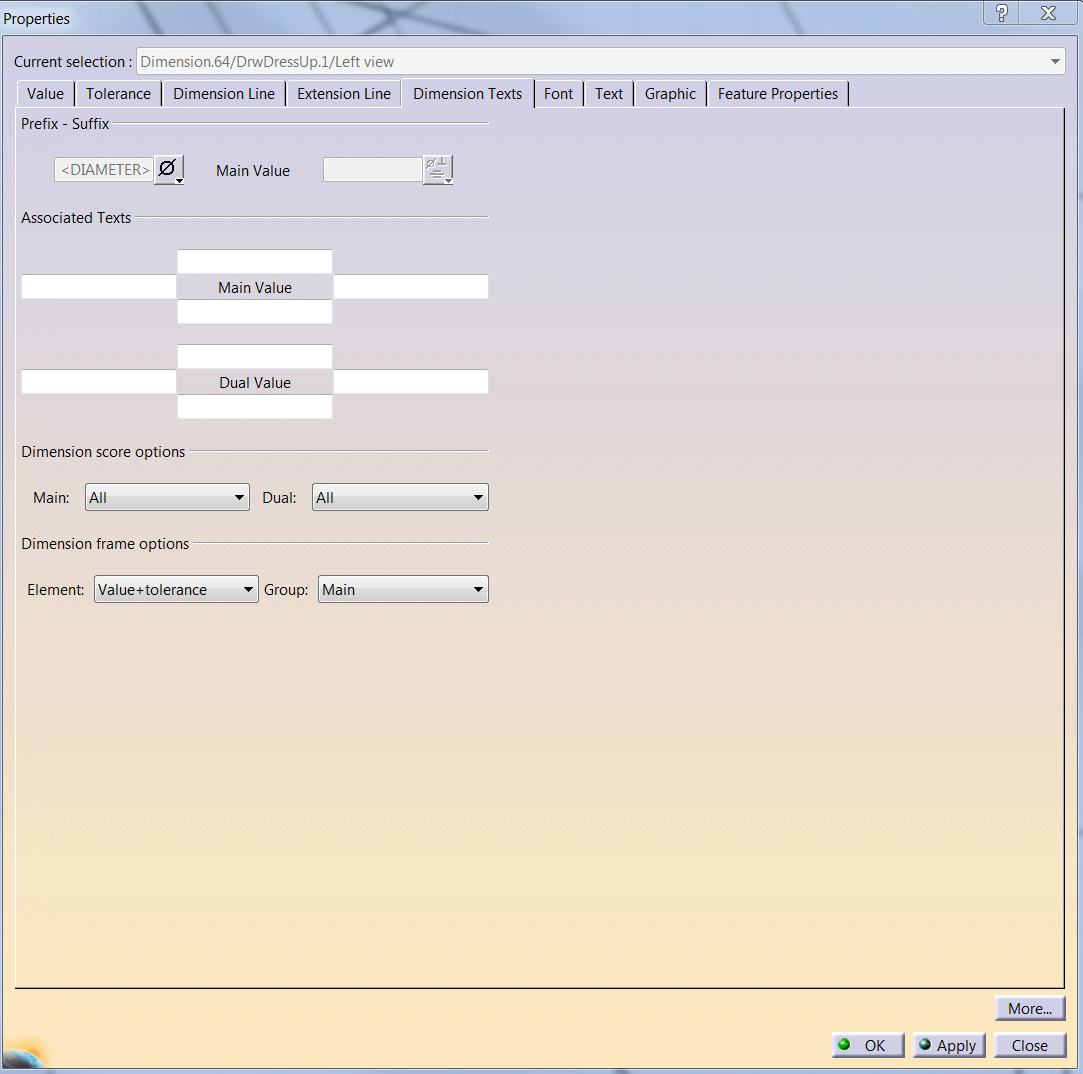

Andrej Miko Poslat zprávu \| Profil	Datum: 18.9. 2018 \| Zobrazeno: 7098x Konfigurace CATIA: VWGRCLite6.2.8.4.2 Text dotazu: Dobrý deň, chcem sa opytať ci niekto neriešil problém v Drafting prostredí CATIE, keď chcem vložiť dodatočný znak do kóty priemeru z Insert Symbols, táto možnosť je zablokovaná, existuje nejaký spôsob ako to obísť, Ďakujem Přiložené obrázky:

Ing Jan Cinert Poslat zprávu \| Profil	[#6555] \| Publikováno: 18.09. 2018 - 22:31 Dobrý den, zkoušel jste vložit znak pomocí manipulátoru "text before" přímo na kótě (červený trojúhelníček před).Pokud pracujete v prostředí VW CGR, používáte určitě některý z výkresových standarů CEG1 / CEG2. Nevím o tom, že by zde byl průměr zablokovaný. Dá se značka průměru vložit do textu?

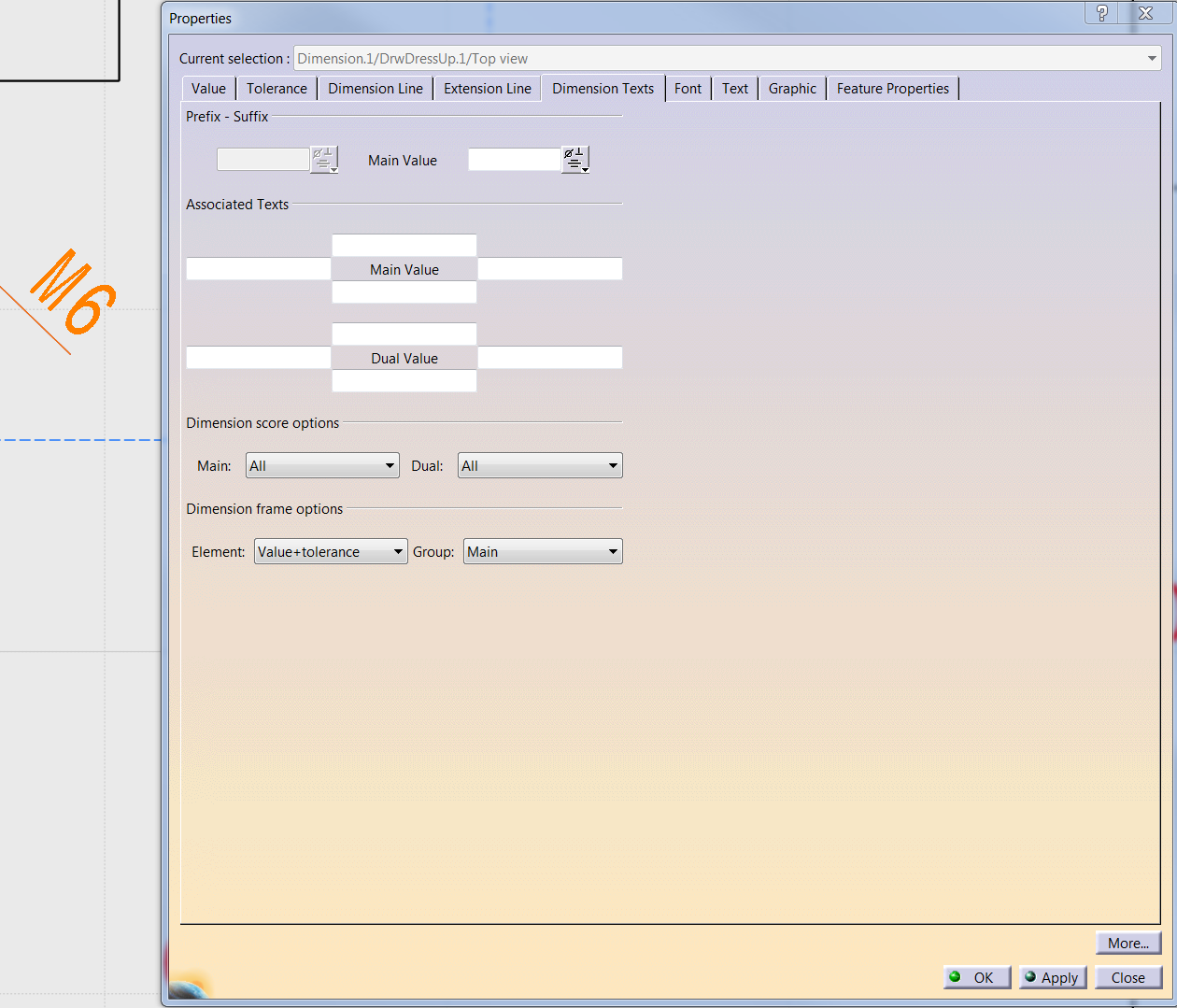

Andrej Miko Poslat zprávu \| Profil	[#6556] \| Publikováno: 19.09. 2018 - 11:53 V kóte priemeru je automaticky pred hodnotu vložený znak pre priemer, ktorý viem zmeniť, iný druhy znak nepovolí vložiť v mojom prípade (<DEPTH>) ↧, skúšal som ho vložiť ako skopírovaní znak do TEXT AFTER (cez červenú vlajočku), kde tento znak zobrazí ako potržník, v kóte závitu viem pridať druhy znak s tým ze prvý je obsadený M+hodnota, Ďakujem Přiložené obrázky:
Ing Jan Cinert Poslat zprávu \| Profil	[#6557] \| Publikováno: 21.09. 2018 - 15:19 Dobrý den, tak podle všeho se zdá, že si Catie nenechá vnutit případ, kdy je symbol vpřed i za hodnotou. Při výběru jedné z nich se automaticky deaktivuje ta druhá. Text před / za také není úplně dobré řešení, protože zase neakceptuje spec. znaky. Já osobně bych šel cestou přidání textu s pozičním linkem. Do textu už půjde vložit cokoliv a když ho svážete s kótou, bude se držet i pozice. Navíc by se hodnota textu dala svázat např. se skutečnou hloubkou díry...ale to už je skoro zbytečné.
