Průměr závitu

Kompletní přehled příspěvků v tématu Průměr závitu řazený podle data jejich publikace na fóru.

UživatelPříspěvek
petr martinek

Poslat zprávu | Profil
Datum: 5.2. 2018 | Zobrazeno: 945x
Konfigurace CATIA: v5 r22

Text dotazu:
Dobry den,
mam problem z velikosti vnitrniho prumeru zavitu ve 3D.
Pri pouziti standartniho M zavitu se v modelu spatne vyvrta vnitrni prumer . Na tomto dilu jsou jiz pouzite stejne zavity,ktere maji prumer dobre , ale ted nemohu zavit udelat. Prosim poradte kde je chyba. Prikladam obrazek
Dekuji

Ing Jan Cinert

Poslat zprávu | Profil
[#6415] | Publikováno: 05.02. 2018 - 12:24
Dobrý den,

1) asi jste zapomněl uložit přílohu - byla by?

2) Pokud děláte díru funkcí Hole - Threaded, měl by být závit správně. Definice průměrů závitu je (u R22 ještě v textovém) souboru MetricThreads.txt a defaultně jsou hodnoty dobře.

3) Pokud děláte závit funkcí Thread, musí průměr díry odpovídat definici závitu (u díry malý průměr), jinak se závit nepodaří vytvořit.
petr martinek

Poslat zprávu | Profil
[#6416] | Publikováno: 05.02. 2018 - 12:31
Uživatel odpovídá na příspěvek #6415:

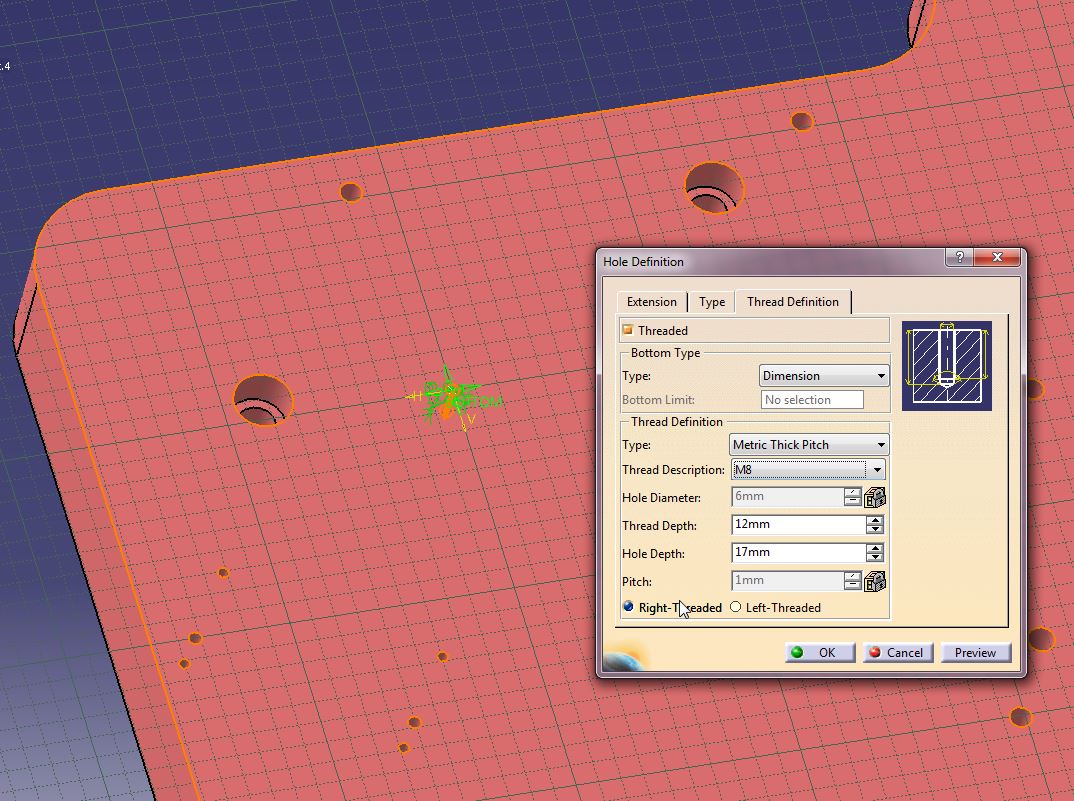

omlouvam se zde je obrazek

Přiložené obrázky:

Ing Jan Cinert

Poslat zprávu | Profil
[#6417] | Publikováno: 05.02. 2018 - 15:17
Podle obrázku to vypadá, že je vše ok. Jediné co mě napadá, že máte nastavené zobrazení délkových hodnot (length) bez desetinných míst. Pak se jakoby zdá, že je průměr díry celé číslo, i když ve skutečnosti je to správně.

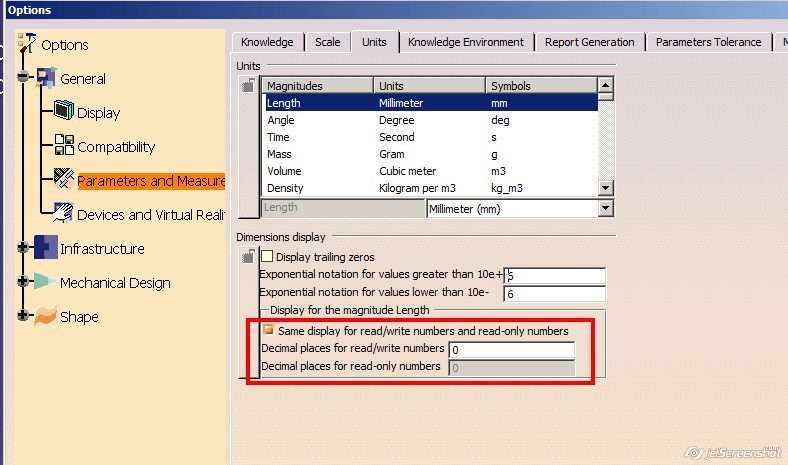

Zkontrolujte si v Options nastavení podle obrázku v příloze.

Nebo si vedle vytvořte díru bez závitu s průměrem 6mm a porovnejte vizuálně velikost.

Přiložené obrázky:

Ing Jan Cinert

Poslat zprávu | Profil
[#6418] | Publikováno: 05.02. 2018 - 15:18
Dodávám, že v nastavení je u Decimal places defaultně hodnota 3.
petr martinek

Poslat zprávu | Profil
[#6419] | Publikováno: 05.02. 2018 - 15:40
Uživatel odpovídá na příspěvek #6418:

nastaveny jsou 3 desetina mista, kdyz otevru novy part, tak je vse OK , ale jsou party u kterych ten zavit vykresluje cela cisla a pak je problem protoze to programator neidentifikuje jako zavit. ve vykresu se to zobrazi jako M8 jen ten vnitrni zavit je cele cislo a to je problem :-(
Ing Jan Cinert

Poslat zprávu | Profil
[#6420] | Publikováno: 05.02. 2018 - 16:09
Tak pak je ti ještě jedna možnost, která by mohla zabrat. Pravděpodobně jsou modely tvořené v nějakém nižším release a při otevření v R22 není správně identifikovaná díry, resp. průměr závitu. Dokonce myslím, že už jsem ten samý problém někdy řešil.

Zkuste nad dotčenou dírou vybrat z kontextového menu příkaz Upgrade (Hole.x ---> Hole.x object ---> Upgrade). Tato funkce slouží právě k převodu feature z nižších release do vyšších. Teoreticky by se takto mělo převést úplně vše, ale to je vzhledem k počtu features v modelu zcela nereálné.

Možná se pak ještě musela díra editovat a pouze potvrdit dialog beze změny.

A úplně nakonec bych ještě model vyčistil pomocí CATDUA.

Když ani tohle nepomůže, tak opravdu nevím. :-)
petr martinek

Poslat zprávu | Profil
[#6421] | Publikováno: 06.02. 2018 - 08:33
tak nic nepomohlo, presto dekuji za snahu pomoct. Jen pro info prikladam do prilohy ten dil, kdyby se chtel nekdo pokusit vyvrtat v nem zavit se spravnym malym prumerem. Me se to nepovedlo :-(
petr martinek

Poslat zprávu | Profil
[#6422] | Publikováno: 06.02. 2018 - 08:36
priloha

Přiložené soubory:
RES-055-Z-NK-HS-00832-003-PART

Ing Jan Cinert

Poslat zprávu | Profil
[#6423] | Publikováno: 06.02. 2018 - 10:01

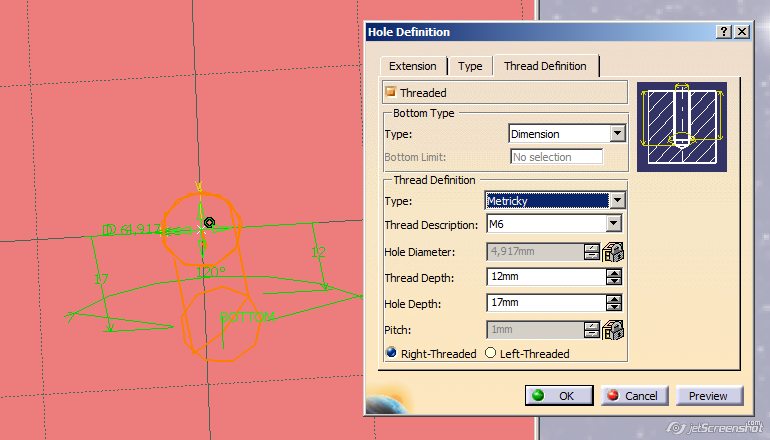

Tak u mě zafungoval výše popsaný postup - upgrade díry, editace, poté znovu volba závitu a výsledek je OK.

Zkontrolujte si ještě, zda máte správné soubory s definicí závitů, popř. si stáhněte tyto - ne těch jsem testoval.

http://www.catia-forum.cz/download/file_detail.php?file_id=5917

Přiložené obrázky:

petr martinek

Poslat zprávu | Profil
[#6424] | Publikováno: 06.02. 2018 - 10:58
nemohl by jste mi prosim podrobneji popsat vas postup. Delam co muzu a nic.

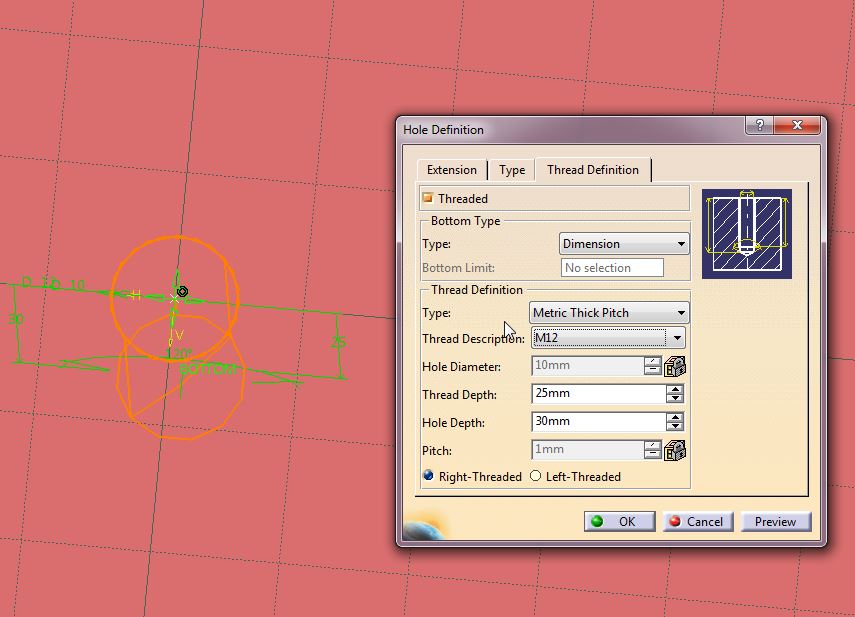

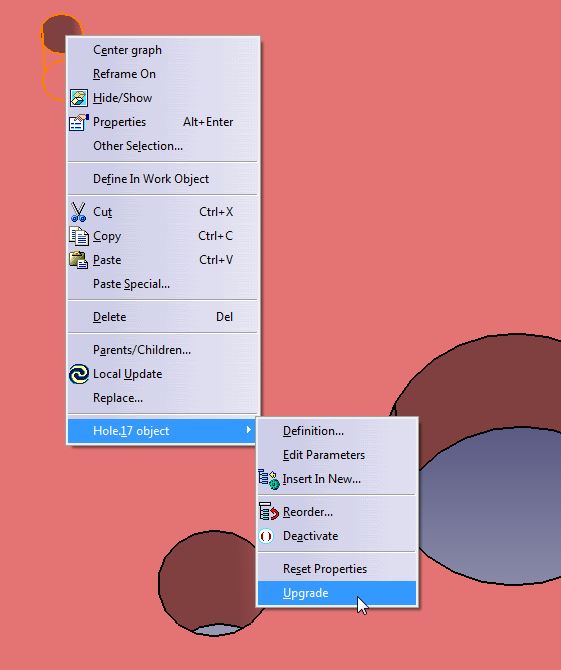

prikladam obr upgrade a editace ---stale se stejnym vysledkem Kdyz v tom mem modelu udelate upgrade tak novy zavit uz vlozite spravne??

Přiložené obrázky:

petr martinek

Poslat zprávu | Profil
[#6425] | Publikováno: 06.02. 2018 - 10:59
stale stejne

Přiložené obrázky:

Ing Jan Cinert

Poslat zprávu | Profil
[#6426] | Publikováno: 06.02. 2018 - 11:11
Chyba může být stále v xml definici závitu. Zkoušel jste si stáhnout závity z odkazu?

Soubory se musí nahrát do instalačního adresáře Catia ..../resources/standard/thread a restartovat. Vyzkoušejte...
petr martinek

Poslat zprávu | Profil
[#6427] | Publikováno: 06.02. 2018 - 12:14
ja strtuju catii pres CABUM starter a nic s ni nemohu delat. :-(
Ing Jan Cinert

Poslat zprávu | Profil
[#6428] | Publikováno: 06.02. 2018 - 14:48
I tak by lokální složka se standardy mohla být přístupná. Catia je na 100% instalovaná lokálně.

A když ne, tak kontaktujte vaše IT oddělení.

PS: R22 byla první verze, která přecházela u definice závitu z formátu txt do xml. Byla dostupná i utilita, která dokázala textová soubor převést. Otázka je, jak byly převedené defaultní xml, které obsahovala instalace.
