Kótování ISO pohledu
Uživatel | Příspěvek |
Jiří Velvarský ![]() ![]() Poslat zprávu | Profil |
Datum:
14.9. 2017
| Zobrazeno:
8163x Konfigurace CATIA: V5-r19, md2 Text dotazu: |
Ing Jan Cinert ![]() ![]() Poslat zprávu | Profil |
[#6333]
| Publikováno:
14.09. 2017 - 10:03 Dobrý den,

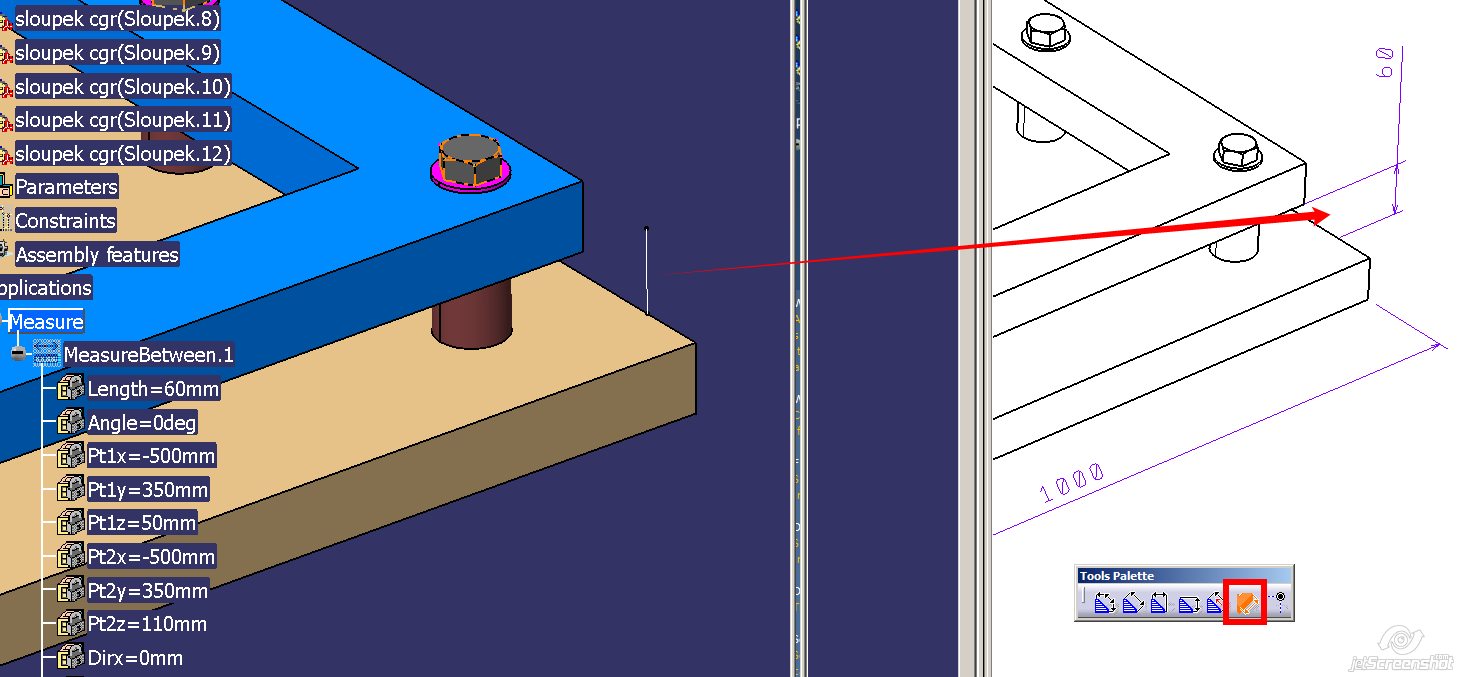

pro 3D pohledy se používá přepínač True length dimension, kdy pak kóta ukazuje skutečnou hodnotu podle 3D (ne délku projektované geometrie). Ve výkresu se zobrazuje fialovou barvou. U délky jednoho elementu není problém, ten nastává až při kótování vzdálenosti. Nefunguje tady totiž to co u měření, kdy je u druhého měřeného elementu nastaveno Any geometry, Infinite a element se lineárně extrapoluje pro zjištění nejmenší (kolmé) vzdálenosti. Ve výkresu sice kóta ukáže správnou hodnotu, ale měříme pouze vzdálenost hran, plochy vybrat nejde. Napadlo mě alespoň jedno řešení. Změřit vzdálenosti v modelu, nechat si k tomu vygenerovat asociativní geometrii (Line) a tu pak promítnout do pohledu a změřit. Jakmile je kóta vytvořená, dá se projekce wireframe vypnout. Nevýhoda je v tom, že geometrie pro kótu (Line) se musí vytvořit v nějakém konkrétním Partu - pro to bych použil buď skeleton (pokud jej sestava má), nebo další Part určený jen pro tohle. |
Jan Vaník ![]() ![]() Poslat zprávu | Profil |
[#6334]
| Publikováno:

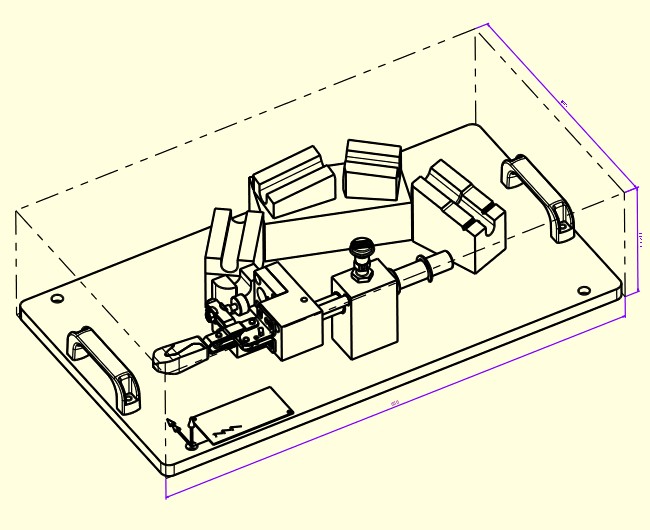

14.09. 2017 - 16:56 Nebo si vymodelovat drátovej nejmenší kvádr a tento promítnout se sestavou do výkresu. Drátová geometrie ve výkresu promítnou jde a pak už ty 3 kóty se snadno udělají. |
Jan Vaník ![]() ![]() Poslat zprávu | Profil |
[#6335]
| Publikováno:
14.09. 2017 - 17:07 Nějak takto. |
