kótovanie oblúka trubky

Kompletní přehled příspěvků v tématu kótovanie oblúka trubky řazený podle data jejich publikace na fóru.

UživatelPříspěvek
Frederik Biely

Poslat zprávu | Profil
Datum: 31.7. 2017 | Zobrazeno: 450x
Konfigurace CATIA: V6R13

Text dotazu:
Dobrý deň. Máme nejakú funkciu na kótovanie oblúkov trubiek na výkresoch? Ďakujem.

Ing Jan Cinert

Poslat zprávu | Profil
[#6277] | Publikováno: 02.08. 2017 - 20:55
Dobrý den,

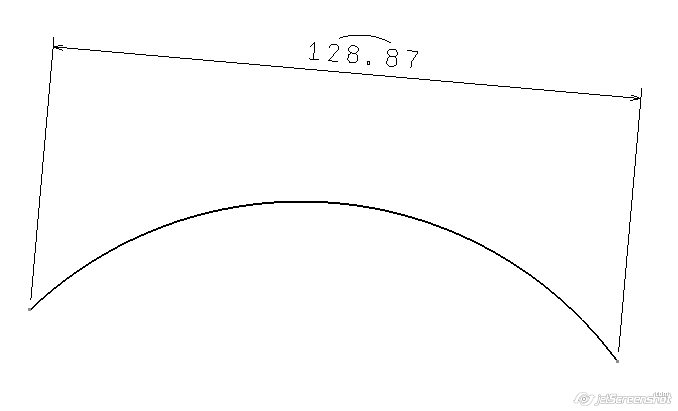

ve výkresu funguje stejný typ kóty jako ve skicáři, a sice délka oblouku. Ve skicáři se k ní dostanete postupným výběrem koncových bodů oblouku a pak samotného oblouku. Po spuštění funkce Constraints je k pak dispozici volba Curvature length. Ve výkresu stačí rovnou kótovat oblouk funkcí Length distance dimension. Kóta vytvoří délku oblouku, viz obrázek.

PS: Funkce je dostupná ve V5 od R24, tak je možné že u V6 je to až od V6R2014...

Přiložené obrázky:

Frederik Biely

Poslat zprávu | Profil
[#6289] | Publikováno: 10.08. 2017 - 07:38

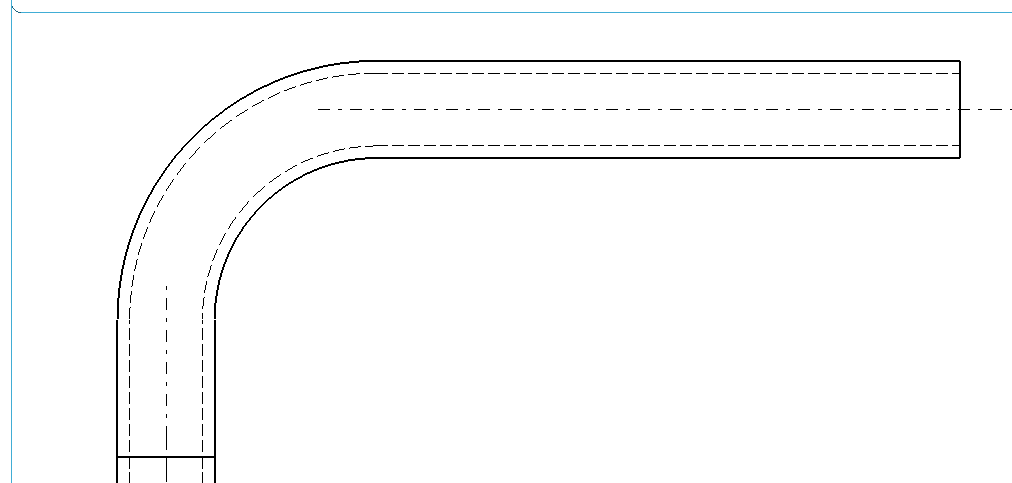

Ďakujem. A ako by som mohol najrýchlejšie vyhotoviť os kolena ohnutej trubky? Momentálne to viem len pomocou skice... Viďte obrázok.

Přiložené obrázky:

Ing Jan Cinert

Poslat zprávu | Profil
[#6290] | Publikováno: 10.08. 2017 - 13:01
Dobrý den,

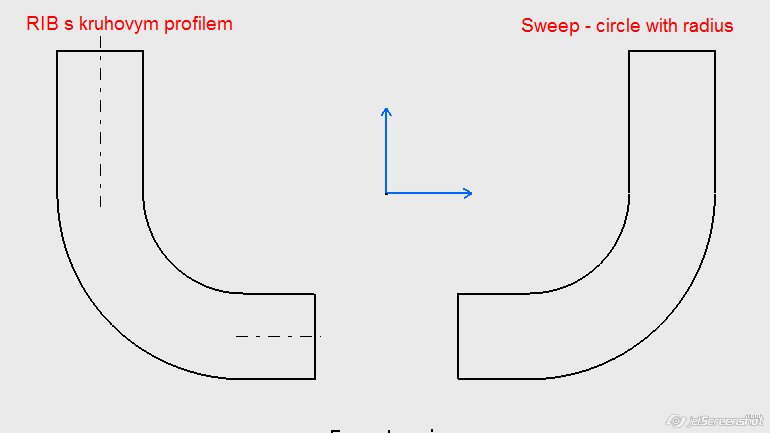

tady záleží a tom, jakým způsobem je modelovaná trubka. Pokud ji tvoříte jako Rib s kruhovým profilem, catia bere rovné úseky jako válcové plochy a dokáže ve výkresu vygenerovat osu. Pokud trubku děláte jako Sweep, i rovné úseky se tváří jako obecná plocha (i když je topologie válec) a osy se ve výkresu nevytvoří.

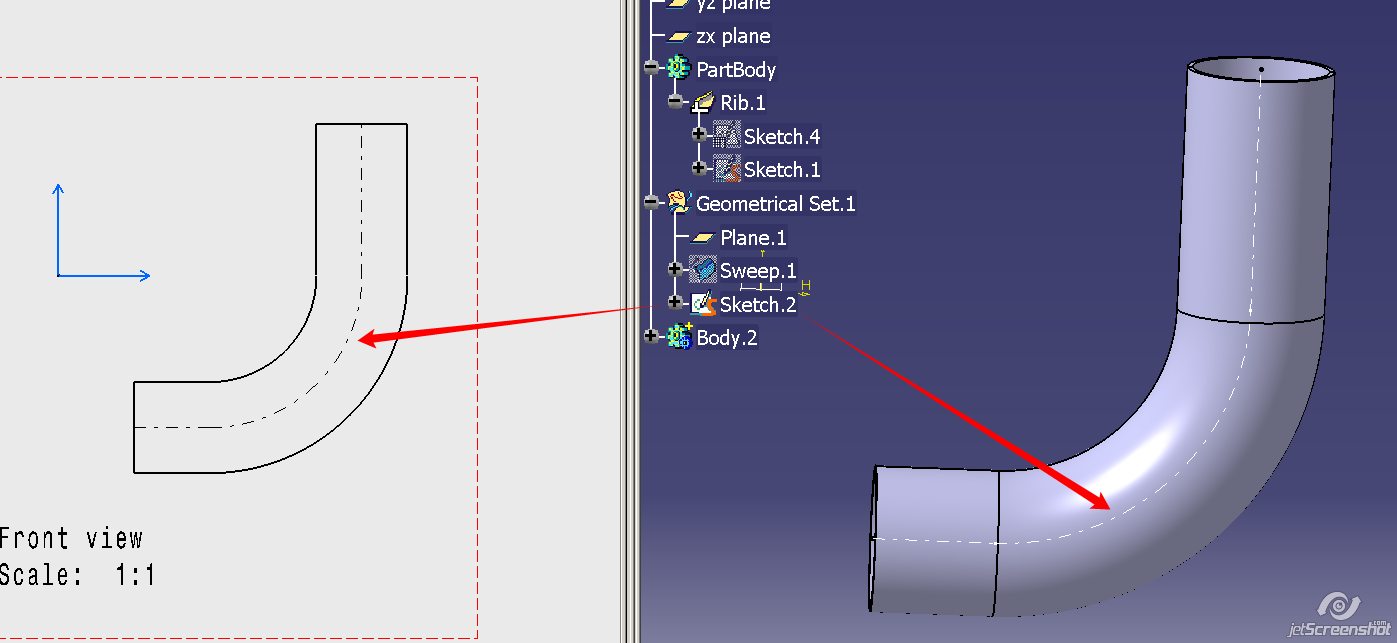

Nejlepším řešením je v tomto případě mít osu v modelu (jako skici nebo jinou drátovou geometrii) a tuto pak promítnout v pohledu (volba 3D wireframe v properties pohledu). Výsledek pak viz druhý obrázek.

Přiložené obrázky:
