Interferencia-vykreslenie dráhy bodu

Kompletní přehled příspěvků v tématu Interferencia-vykreslenie dráhy bodu řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek

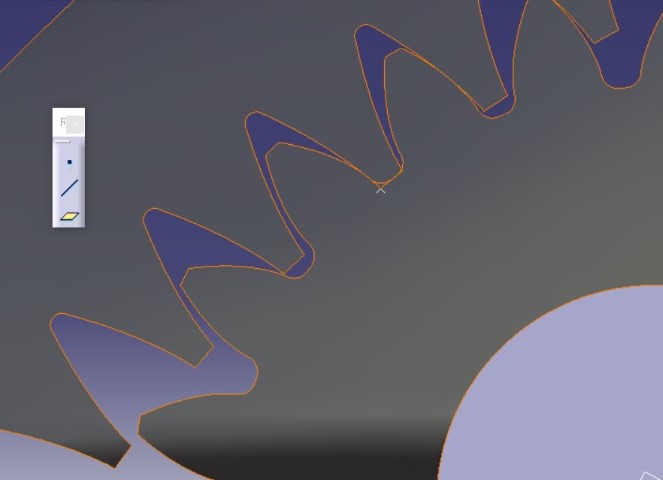

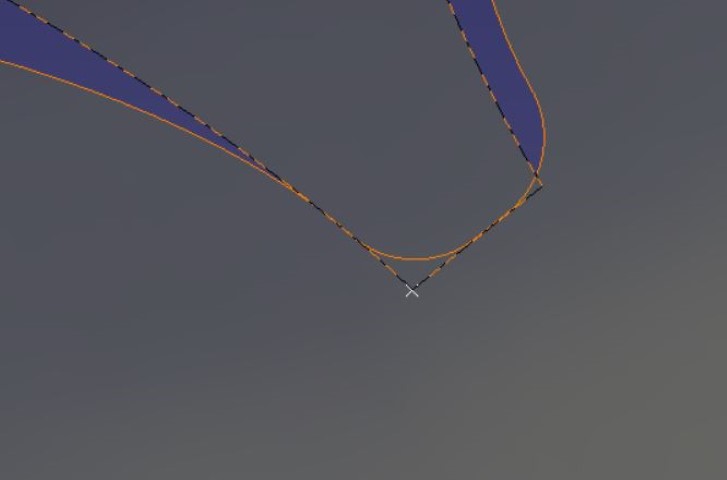

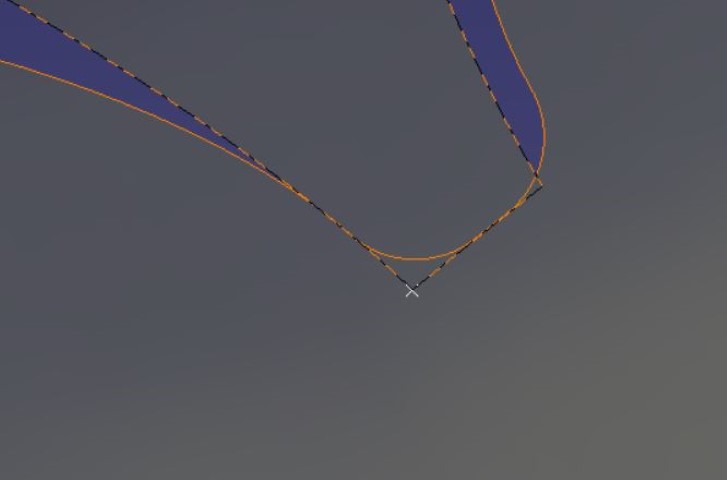

Peter Obert Poslat zprávu \| Profil	Datum: 4.12. 2016 \| Zobrazeno: 7966x Konfigurace CATIA: V5R20 Text dotazu: Ahojte, mám na vás otázku, urobil som oz. súkolesie, lenže dochádza mi k interferencii, to znamená že mi jeden zub zaráža do druhého. viď obrázok. Potreboval by som vykresliť dráhu bodu ktorý je na obrázku a následne zub podrezať aby k interferencii nedochádzalo. Přiložené soubory: interferencia detail (Small).J Přiložené obrázky:

Ing Jan Cinert Poslat zprávu \| Profil	[#6049] \| Publikováno: 04.12. 2016 - 21:37 To by mělo být celkem jednoduché - bod je na konci zubu, kolo se otáčí. Znáte převod. Začněte v jedné pozici, zkopírujte si bod jako mrtvolu, pootočte oběma koly (podle převodového poměru) o kousek, znovu si zkopírujte a izolujte bod, a tak postupně dál. Izolované body se musí pohybovat s menším kolem. Nakonec si body spojíte splajnou a dostanete přesně tvar, který je třeba podřezat.
Peter Obert Poslat zprávu \| Profil	[#6050] \| Publikováno: 05.12. 2016 - 07:00 ja som to skúšal cez simuláciu a následne cez funkciu ,,trace,, len mi tu drahu toho bodu nechcelo vykresliť, dá sa to aj tak?
Ing Jan Cinert Poslat zprávu \| Profil	[#6051] \| Publikováno: 05.12. 2016 - 09:32 Pře kinematiku vám to vykreslí jen kružnici - kolo přece jen otáčí. Vy vypotřebujete trasu bodu vzhledem k druhému kolu....
