Kontrilni šablona pro hadici (trubku)

Kompletní přehled příspěvků v tématu Kontrilni šablona pro hadici (trubku) řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek

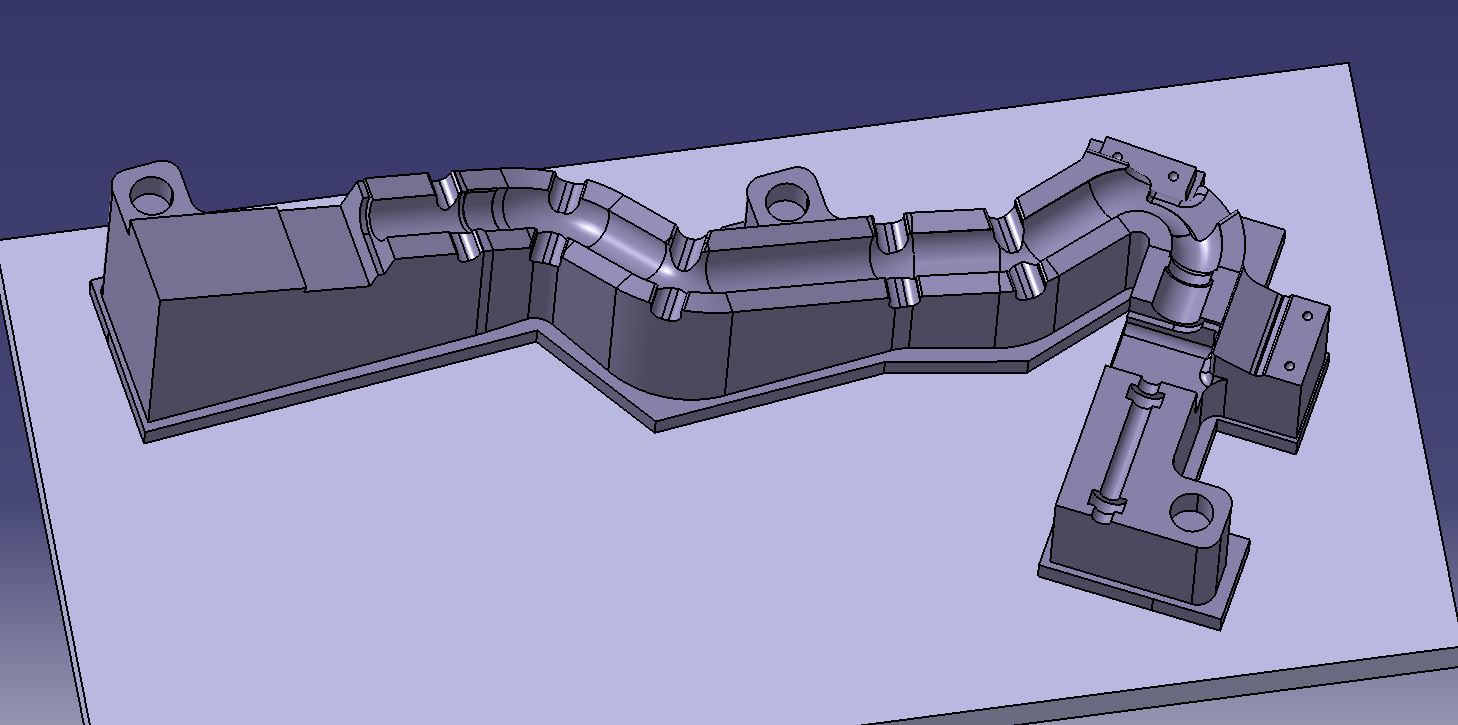

Jakub Šimon Poslat zprávu \| Profil	Datum: 19.10. 2016 \| Zobrazeno: 7904x Konfigurace CATIA: V5-6R2014 Text dotazu: Dobrý den, Vytvořil jsem si lůžka pro 3D tisk, kde mi základna kopíruje tvar kanálu (lůžka), což pro 3D tisk je žádoucí (méně materiálu). Ale nedaří se mi přijít na to, jak udělat kontrolní šablonu, tak aby základna celé šablony byla v jedné rovině a lůžko v ní bylo dle tvaru hadice (trubky). Potřebuji model zadat na NC obrábění a šablonu pak přidělat k základně. Zkoušel jsem vytvořit kvádr a v něm potom přes slot udělat kanál a oříznout boky. Vyskočila hláška že uhel je moc velký. V jednom místě nešel "zlomit". V příloze pro představu co mám na mysli. Jedná se o jiný díl a model od dodavatele. Děkuji. Přiložené obrázky:

Ing Jan Cinert Poslat zprávu \| Profil	[#5983] \| Publikováno: 19.10. 2016 - 11:30 Dobrý den, z vašeho dotazu není úplně zřejmé, kde jste narazil. Při vytváření slotu? Pokud nejde vytvořit slot, zkontrolujte se tangentnost center curve a to jestli se vám tvar někde neboří sám do sebe. Postup co popisujete je víceméně správný. Já bych ale místo slotu spíš vytvořil plochu, která bude odpovídat hadici a touto plochou pak oříznul kvádr s půdorysem základny. Co se týká modelování tak v tom ale nebude tak velký rozdíl.
