Wireframe and Surface Design drážkovanie v konzerve
Kompletní přehled příspěvků v tématu Wireframe and Surface Design drážkovanie v konzerve řazený podle data jejich publikace na fóru.
| Uživatel | Příspěvek |
Vladimír Hutňan   Poslat zprávu | Profil |
Datum:
7.4. 2016
| Zobrazeno:
8356x Konfigurace CATIA: Catia V5R19 Text dotazu: Přiložené soubory: |
Ing Jan Cinert   Poslat zprávu | Profil |
[#5719]
| Publikováno:
08.04. 2016 - 13:04 Dobrý den,

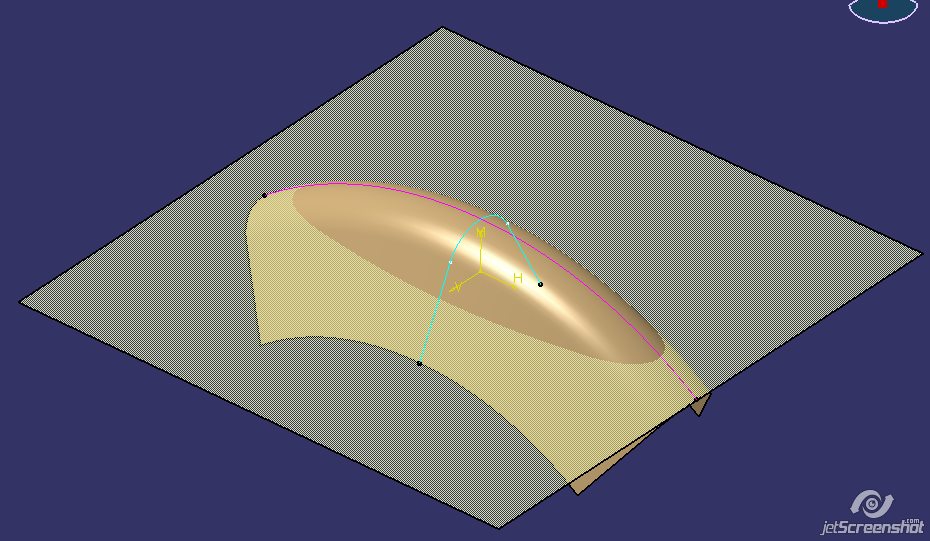

to je velmi snadné. Použijete funkci Sweep (typ explicit). Vytvoříte si nejprve profil drážky (skica) a trajektorii, po které profil potáhnete (další skica). Výsledek na obrázku v příloze, i s modelem. Přiložené soubory: Přiložené obrázky: |
|
Vladimír Hutňan Poslat zprávu | Profil |
[#5721]
| Publikováno:
08.04. 2016 - 15:10 Dobrý deň,
žiaľ, Váš súbor "sweep" mi nejde otvoriť v mojej catii V5R19. Neviete v čom môže byť problém? |
|
Ing Jan Cinert Poslat zprávu | Profil |
[#5723]
| Publikováno:
10.04. 2016 - 18:45 V tom že jsem to dělal v R24...
Podle obrázku je to ale jasné - modrá skica je profil, fialová pak trajektorie. |
Jiri Blahut  Poslat zprávu | Profil |
[#5733]
| Publikováno:
11.04. 2016 - 20:42 Dobrý den.
Posílám mou verzi Krabicky, dle zakótovaného obrázku. Rozměry je nutno upřesnit. R19 Přiložené soubory: |
