Multi-section Solid

Kompletní přehled příspěvků v tématu Multi-section Solid řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek
Vladimír Hutňan Poslat zprávu \| Profil	Datum: 4.4. 2016 \| Zobrazeno: 9369x Konfigurace CATIA: V5R19 Text dotazu: Dobrý večer priatelia, podarilo sa mi zohnať si knihu CATIA V5R20 od Sham Tickoo. Zasekol som sa na kapitole 9, cvičenie 2. Snažím sa aplikovať Multi-section Solid do môjho náčrtu, no zakaždým, keď idem vybrať jednotlive časti od najväčšej po najmenšiu vyskočí mi práve také okno, aké je vidieť foto č. 2. Neviem si s tým rady, jedine mi to funguje, keď vyberiem len stredný diel a najmenší diel (foto č. 3). Veľmi by mi pomohla akákoľvek informácia... Ďakujem pekne vopred za Váš čas a pripomienky Vanja Přiložené soubory: Multi-section Solid.doc

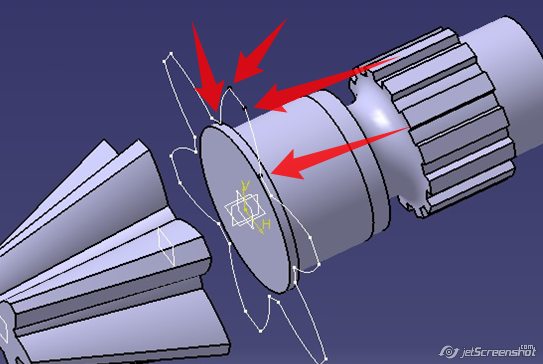

Ing Jan Cinert Poslat zprávu \| Profil	[#5712] \| Publikováno: 04.04. 2016 - 20:11 Dobrý den, chyba je patrná na první pohled. Máte špatně ořezané části skici - sice se nepřesahují, ale nejsou spojené. Je to poznat z těch černých bodů (viz. šipky na obrázku). Hláška pak znamená, že skica se skládá z vícero oddělených elementů (non connex), a to Multisection nepodporuje. Stačí tedy ve skice pomocí funkce Trim jen oříznou elementy, mezi kterými jsou černé body a bude po problému. Černý bod je vždy špatně, i když u některých funkcí je skica akceptována. Přiložené obrázky:

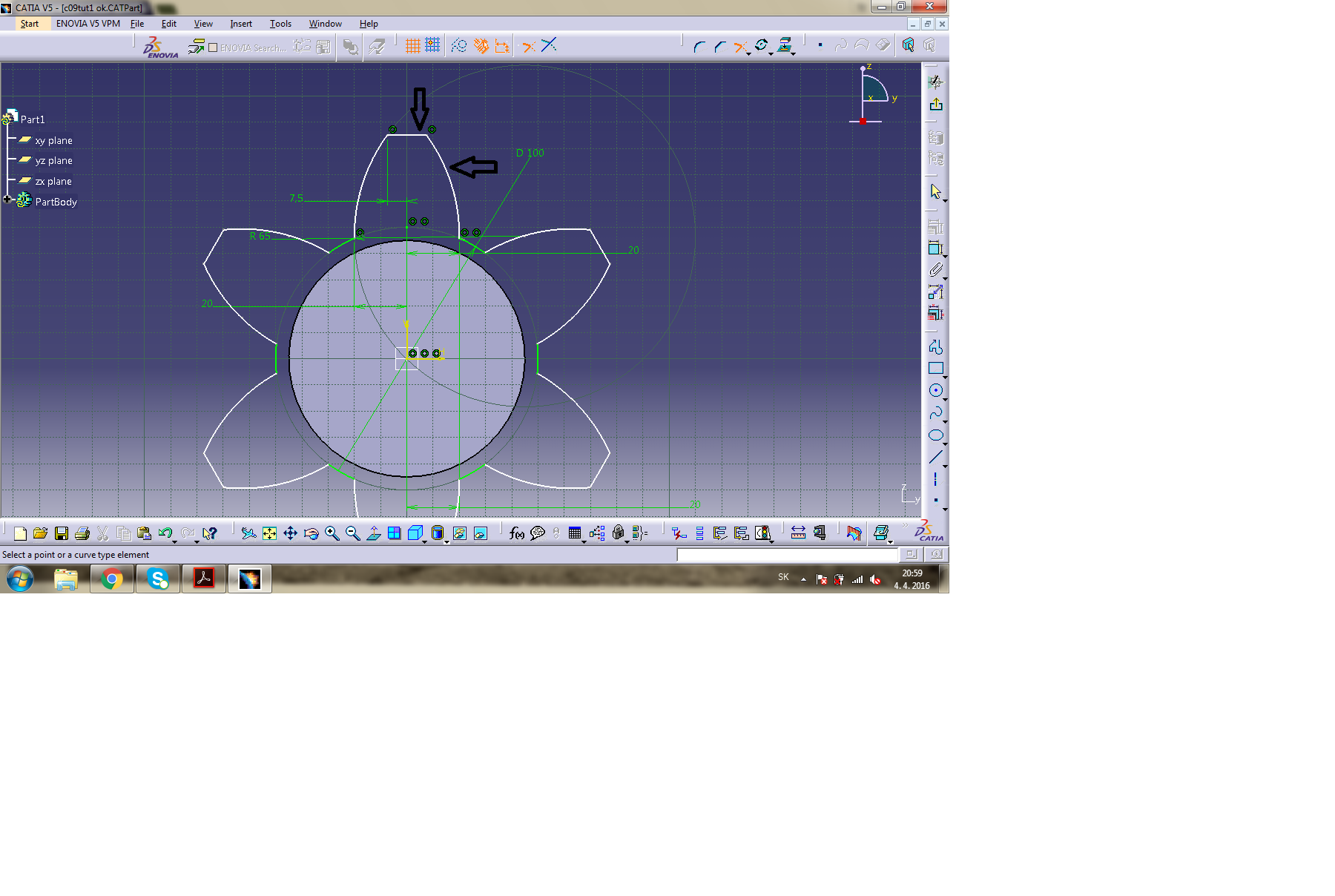

Vladimír Hutňan Poslat zprávu \| Profil	[#5713] \| Publikováno: 04.04. 2016 - 21:02 Dobrý večer, orezávanie funguje tak, že po výbere funkcie Trim, vyberiem ďalej dva elementy(foto)? Pokúšam sa to pomocou tejto funkcie robiť, no nič sa nedeje po výbere. ďakujem Přiložené obrázky:

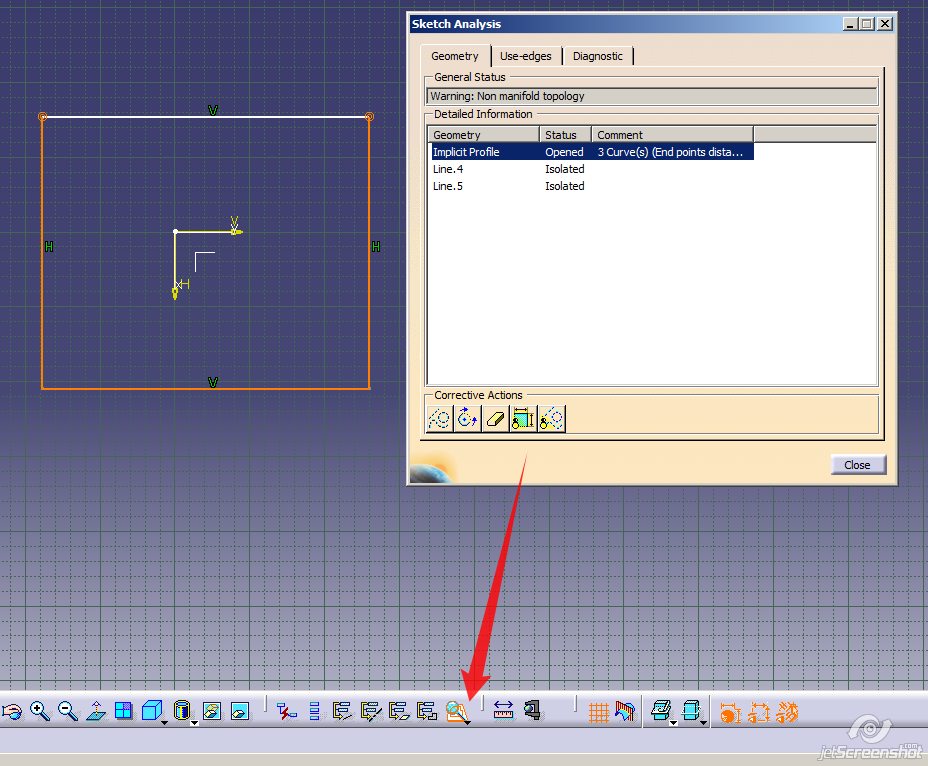

Ing Jan Cinert Poslat zprávu \| Profil	[#5714] \| Publikováno: 04.04. 2016 - 21:17 Ano, přesně tak to funguje. V horní liště je ještě přepínač, kterým nastavíte, zda se má ořezávat jen první nebo oba elementy (máte to správně). Ještě je možné, že máte dvě stejné čáry přes sebe, to se také stává. Zkuste to problematickou smazat, jestli pod ní není ještě jedna ta samá. Nebo použijte nástroj Sketch analysis, který by měl ukázat jeden "implicit profile". Pokud je elementů více, je jasné, že je skica špatně. Na obrázku je obdélník, který má zduplikovanou horní hranu - v analýze je to krásně vidět. Přiložené obrázky:
Vladimír Hutňan Poslat zprávu \| Profil	[#5715] \| Publikováno: 04.04. 2016 - 21:31 Neviem ako je to možne, no mal som tam každú čiaru 6x, nerozumiem ako k tomu došlo. Som Vám veľmi vďačný za pomoc a trpezlivosť. Už to funguje správne a čierne bodky zmizli.
