Michal Kubo Poslat zprávu \| Profil	Datum: 17.3. 2016 \| Zobrazeno: 8891x Konfigurace CATIA: V5r20 Text dotazu: Dobrí deň!! mám navrhnúť sací kanál a teda poznám plochy jednotlivých prierezou kanálu tak aby rýchlosť prúdu bola taká ako som si ju vypočítal. Preto potrebuje vytvoriť plochu pomocou krivky tak aby plocha mala vždy presne požadovaný obsah. Nebude to ani kruh ani štvorec a ani obdĺžnik takže sa to nedá spočítať Vedel by mi nekto prosím poradiť??

Ing Jan Cinert Poslat zprávu \| Profil	[#5694] \| Publikováno: 17.03. 2016 - 16:02 Dobrý den, pokud má být křivka (uzavřená) zcela obecná, tak existuje de facto nekonečně mnoho řešení. Když zůstaneme v rovině nějaké aproximace z pohledu uživatele, udělal bych si ze křivky plochu momocí Fill, změřil její obsah (Measure) a snažil se změnami křivky dostat na požadovaný průřez (editovací rozměrů křivky, které se mohou měnit). Sofistikovanější řešení by bylo pomocí nějakého makra, kterému by se zadal rozměry co mohou variovat, a makro by optomalizaci provádělo automaticky. Ve chvíli, kdy by se přiblížilo k požadavané hodnotě (nebo přesáhlo povolený počet iterací), by skončilo.
Michal Kubo Poslat zprávu \| Profil	[#5697] \| Publikováno: 17.03. 2016 - 22:36 Uživatel odpovídá na příspěvek #5694: Ano o prvej možnosti som vedel. len som sa chcel vyhnúť zdĺhavému upravovaniu a kontrolovaniu výslednej plochy... Skôr som dúfal, že niečo také v sebe CATIA obsahuje. Ďakujem za odpoved
Ing Jan Cinert Poslat zprávu \| Profil	[#5698] \| Publikováno: 17.03. 2016 - 23:08 To jste byl hodně velký optimista. Jak byste si takovou funkci představoval? :-) Dovedu si to představit u pravidelných tvarů (přímka, oblouk), kde by byla část pevná a část variabilní. Ale u obecné křivky? To jako "tady je obecná křivka a změň ji tak, aby tvořila plochu se zadaným obsahem"? Nedovedu si představit co by pak bylo jako vstupní parametr kromě toho obsahu.

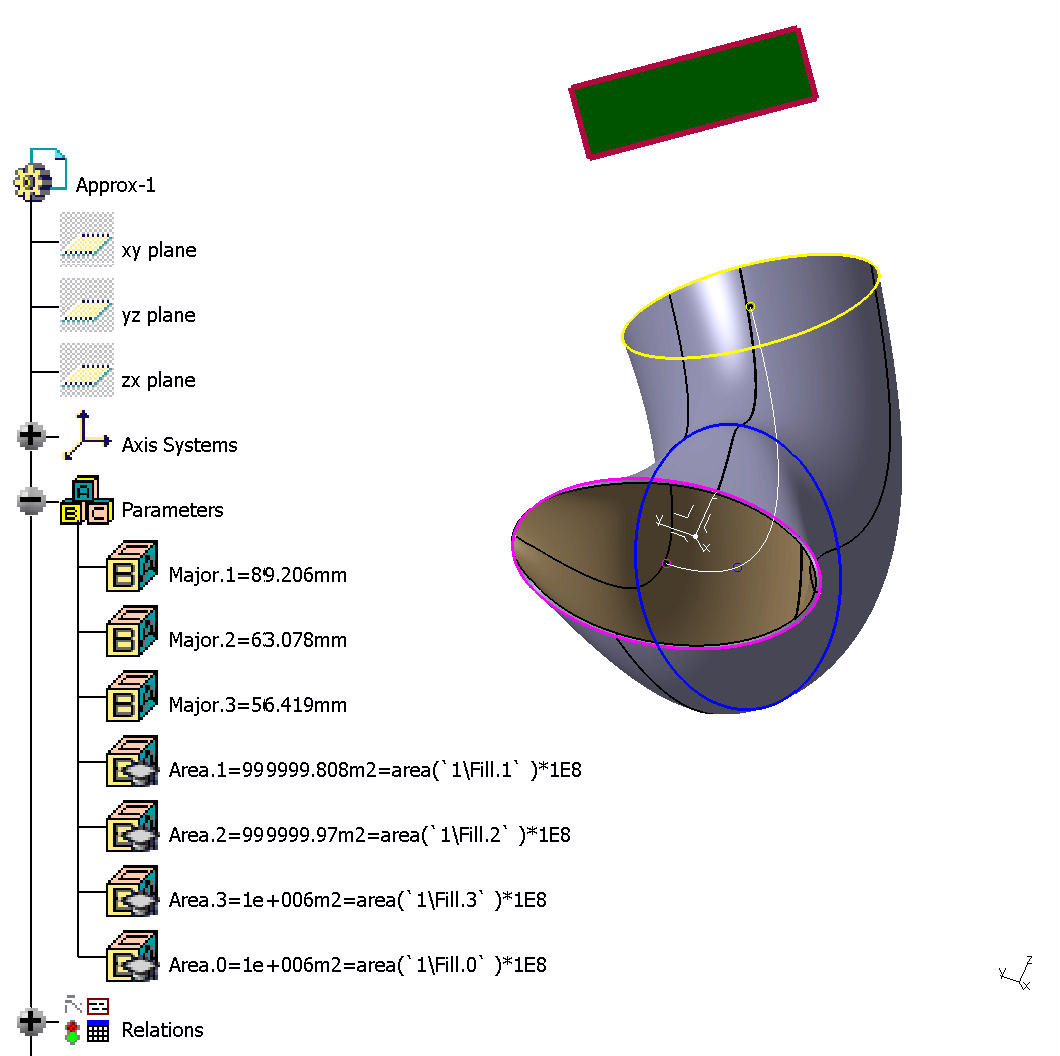

Jiri Blahut Poslat zprávu \| Profil	[#5737] \| Publikováno: 12.04. 2016 - 00:44 Dobry Den. (Prominte, Pisu Cesky - Neumim Hacky, Carky, ..) Pane M.K. Zkuste Na Forum Poslat (ve formatu IGS), data sveho Saciho Kanalu. Tj. Osa a Ridici rezy. Mozna bych Vas problem mohl pomoci vyresit. Ale Potrebuji overit, jestli jsem spravne pochopil Vas dotaz, a pak, otestovat okrajove podminky ukolu. Pridavam Info Obrazek, kde jsem si vymyslel moznou situaci. Pomocny Zeleny "Obdelnik" je zdroj velikosti pozadovane plochy (Area.0 =100100) Zluta kruznice a 2 elipsy ruznych velikosti jsou jiz dopocitany dle Area.0 Nasobek 1E8 je z duvodu Zviditelneni vysledku.(Jinak je videt vysledek zaokrouhleny.) Major.x jsou dopoctene velikosti hlavnich poloos. Nastavil jsem 3* 30 Iteraci , tj. 3* 5 sec Přiložené obrázky:
