radius na trubce
Kompletní přehled příspěvků v tématu radius na trubce řazený podle data jejich publikace na fóru.
| Uživatel | Příspěvek |
Pavel Zálešák   Poslat zprávu | Profil |
Datum:
3.2. 2016
| Zobrazeno:

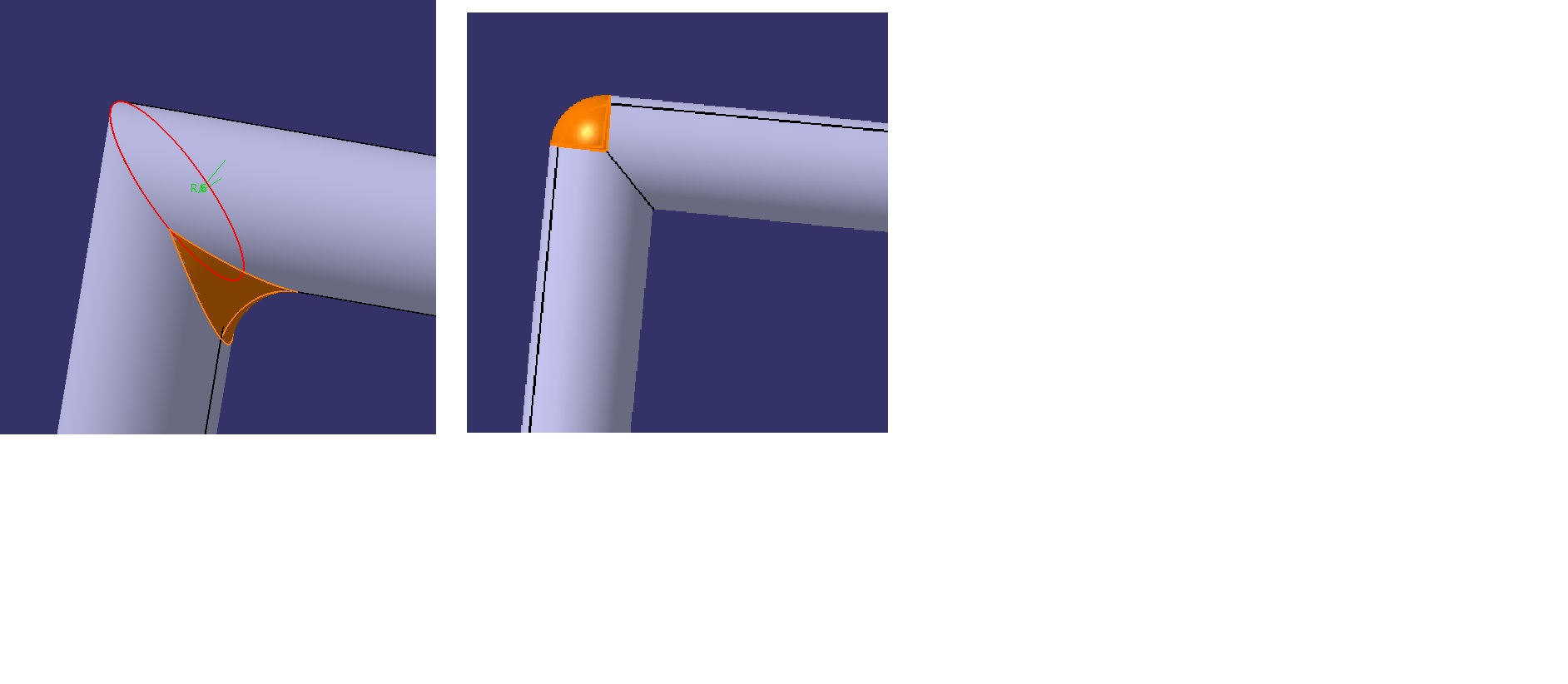

8911x Konfigurace CATIA: V5R19 HD2 Text dotazu: Přiložené obrázky: |
Jan Vaník  Poslat zprávu | Profil |
[#5603]
| Publikováno:
03.02. 2016 - 12:16 K vytvoření trubky použít funkci Rib a střednici trubky vytvořit jako postupný 3D rádius ze střednic válcových částí trubky.
Takhle jak se o to pokoušíte jedině oříznout a domodelovat. |
Ing Jan Cinert   Poslat zprávu | Profil |
[#5604]
| Publikováno:
03.02. 2016 - 12:24 Dobrý den,

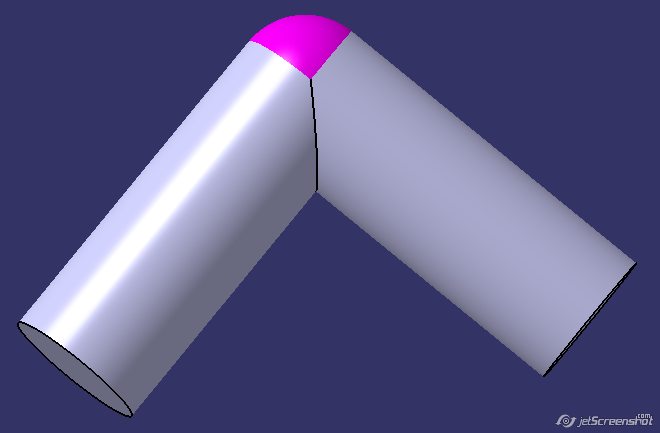

na to je použitelný Face-Face fillet. Vytvoří přesně to co potřebujete. Jako vstupy se (místo hrany, která je třeba u Edge fillet) vyberou plochy trubky. V příloze i model s ukázkou. Přiložené soubory: Přiložené obrázky: |
|
Pavel Zálešák Poslat zprávu | Profil |
[#5605]
| Publikováno:
04.02. 2016 - 06:27 Dobré ráno,

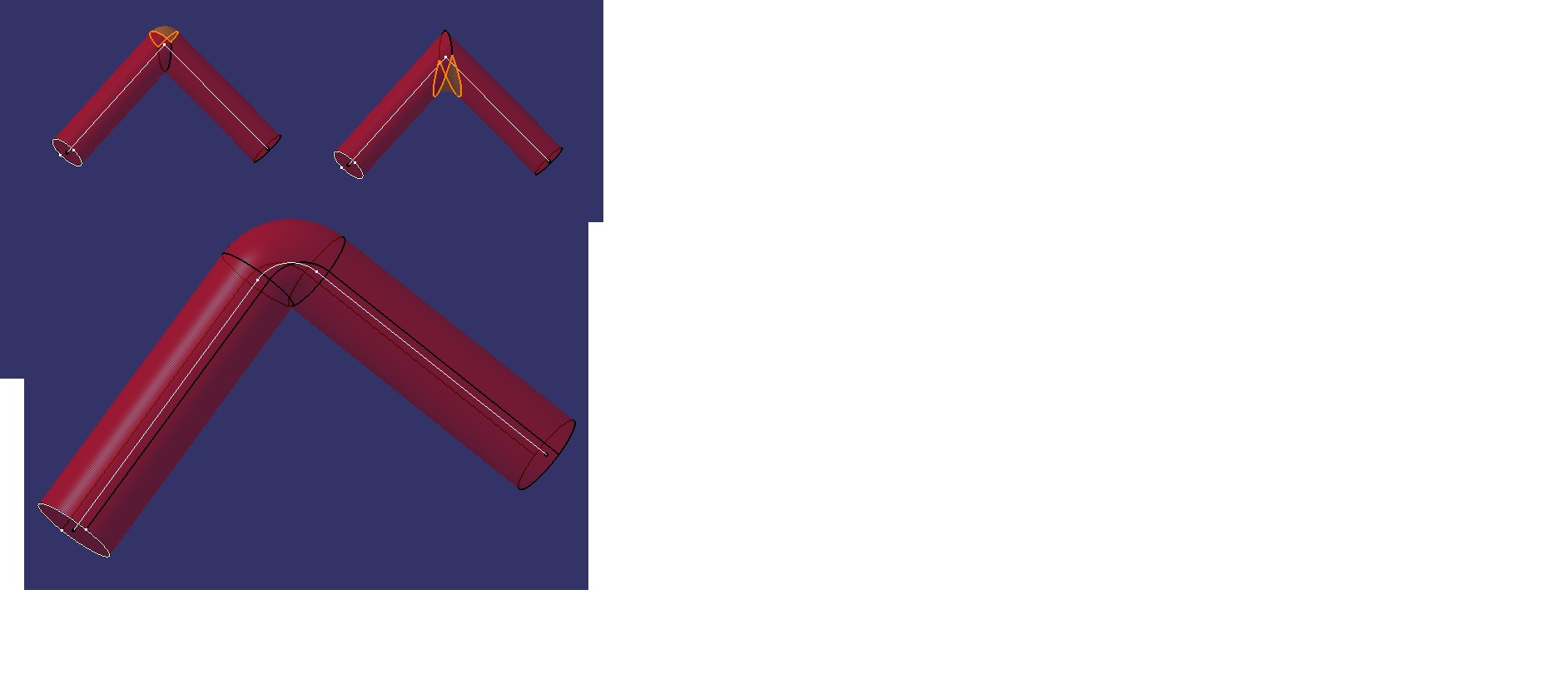

díky za rady. Face-Face fillet funguje bezva - díky pane Admine. Pro určení zda radius vytvořit vně (obr.vlevo) nebo uvnitř (obr vpravo) je zde asi skutečně jen určující první vybírané místo na ploše. Pomocí rib to vytvoří něco trochu jiného než já potřebuju - viz obr. dole (buď minimálně rádius dvakrát větší než je R trubky, nebo pak ostrý roh - nic mezi nezvládne) Přiložené obrázky: |
|
Jan Vaník Poslat zprávu | Profil |
[#5606]
| Publikováno:
04.02. 2016 - 12:29 Aha, tak to nejspíš nebudou ohýbané trubky. Že by svařované nebo nějaká plechařina jako svody od okapů? |
|
Pavel Zálešák Poslat zprávu | Profil |
[#5607]
| Publikováno:
04.02. 2016 - 13:22 Ne, jsou to vlastně vrtané díry v horkém rozvodu plastu. Mají na to specielní zátky s tím čtvrtkulovým tvarem, aby se plastu líp teklo.. |
