Plechy a rozvin tvaru přechodu z kruhu na obdelník s radiusama
Kompletní přehled příspěvků v tématu Plechy a rozvin tvaru přechodu z kruhu na obdelník s radiusama řazený podle data jejich publikace na fóru.
| Uživatel | Příspěvek |
martm   Poslat zprávu | Profil |
Datum:
8.7. 2010
| Zobrazeno:
14129x Konfigurace CATIA: Text dotazu: |
Josef Kočí   Poslat zprávu | Profil |
[#782]
| Publikováno:
08.07. 2010 - 20:08 Přes plochy třeba takto. Nerespektuje tečnou navaznost ploch na okolí.
Jinak v solidech pres multi sections solid, bez logicky nastavených coupling to bude vždy hnusný. Přiložené soubory: |
Ing Jan Cinert   Poslat zprávu | Profil |
[#784]
| Publikováno:
09.07. 2010 - 15:50 Lze to udělat v solidech, jak již zmínil jk nebo v plochách, tam máme více možností.

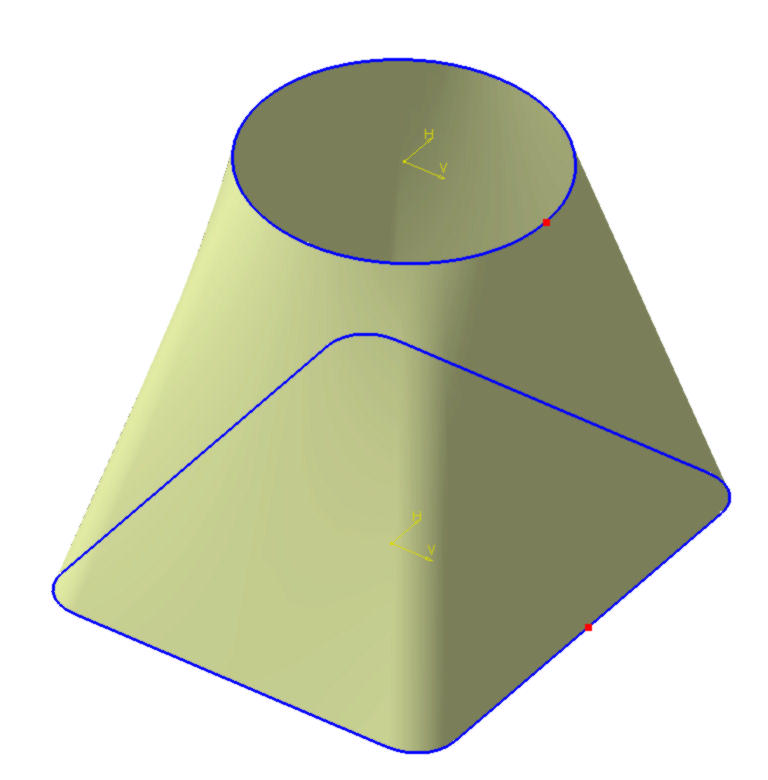

1. multi-section surface 2. blend Osobně bych zvolit blend. Aby se vám to "nezkroutilo", je třeba na každém profilu vytvořit bod (viz obrázek) a nastavit ho jako Coupling point. Přiložené obrázky: |
|
martm Poslat zprávu | Profil |
[#785]
| Publikováno:
09.07. 2010 - 18:01 Díky za odpovědi,podařilo se mě zdárně udělat přechod.Ale když použiju funkci Hopper tak mě to neustále píše toto viz příloha.Díky moc za radu. Přiložené soubory: |
|
Ing Jan Cinert Poslat zprávu | Profil |
[#786]
| Publikováno:

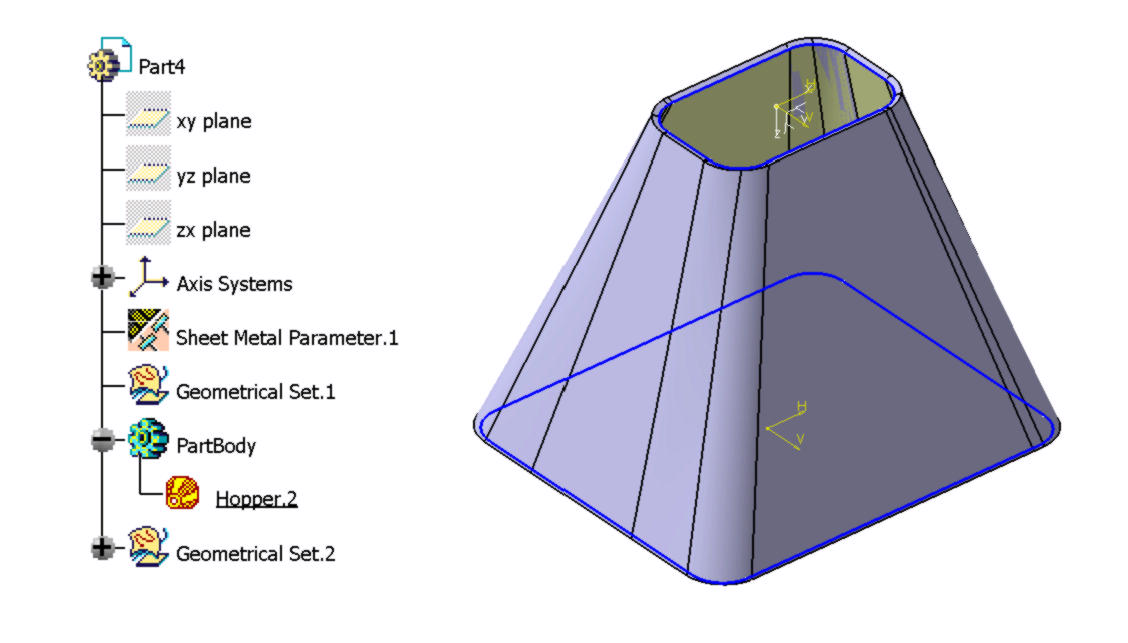

09.07. 2010 - 19:23 Píše vám to, že vzhledem ke geometrii to Hooper neudělá. Když se použijí oba profily jako zaoblené obdélníky, funkce se vytvoří. S modulem generetive sheet metal nepracuji, zajímalo by mě ale na co potřebujete použít fci Hooper. Přiložené obrázky: |
|
martm Poslat zprávu | Profil |
[#788]
| Publikováno:
09.07. 2010 - 21:47 Rád bych si z takto vytvořené plochy vytvořil plechovou součástku a dále rozvin.Jestli je to možné.Nebo je možný i jiný způsob? |
|
Ing Jan Cinert Poslat zprávu | Profil |
[#790]
| Publikováno:
10.07. 2010 - 01:57 Zkuste použít funkci Unfold, je v obyč. plochách. |
|
martm Poslat zprávu | Profil |
[#797]
| Publikováno:
13.07. 2010 - 12:07 Díky za radu ,udělám rozvin a poté z toho udělám solid. |
