smeti ve stromu

UživatelPříspěvek
petr martinek

Poslat zprávu | Profil
Datum: 25.11. 2015 | Zobrazeno: 8923x
Konfigurace CATIA: v5 r24

Text dotazu:
dobry den,

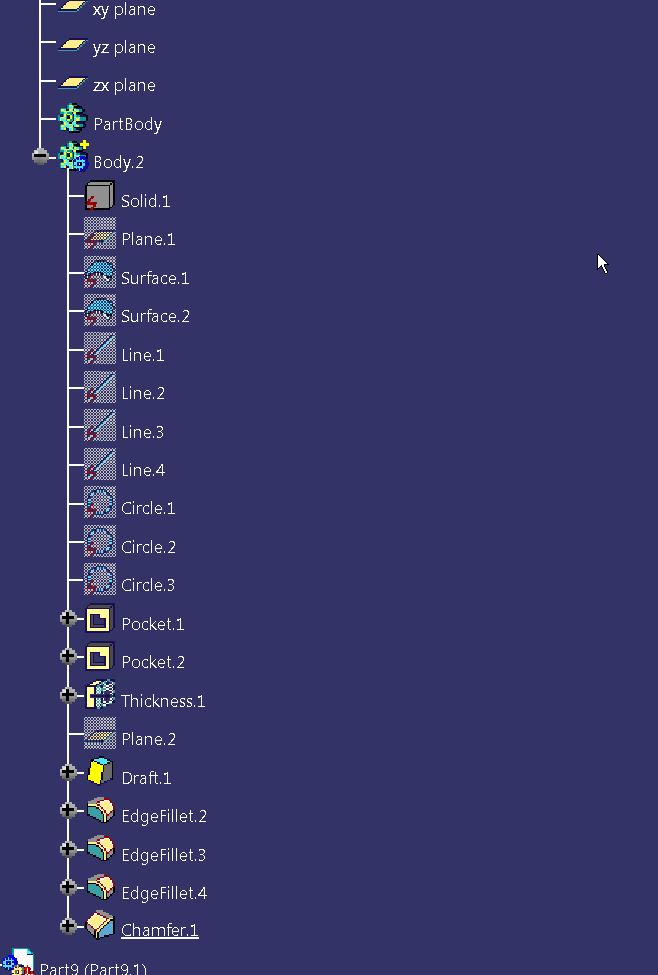

poradte mi prosim , jak nastavit catii aby se ve stromu nezobrazovali _kazda hrana,plocha.bod kterou jsem pouzil pri vytvareni telesa vice viz obrazek
dekuji

Přiložené obrázky:

Milan Frýba

Poslat zprávu | Profil
[#5493] | Publikováno: 25.11. 2015 - 14:17
Dobrý den,
Nevím, jak jste vygeneroval takový mrak mrtvol. Postupoval bych tak, že bych nejprve z menu tools vybral nástroj "Delete useless elements" (lze seřadit podle akce a pak pro jistotu probrat ty, co chce smazat, abych si nesmazal konstrukci pro výkres, měřící body aj. - lze v kontextovém menu změnit prováděnou akci).
Zbytek bych potom seskupil do vhodně pojmenovaného geometrického setu.
Milan Frýba
Ing Jan Cinert

Poslat zprávu | Profil
[#5494] | Publikováno: 25.11. 2015 - 16:46
Dobrý den,

předně doporučuji vypnou si nastavení hybrid design (tools - option - part infrastructure - ...), tím si zajistíte, že se wireframe elementy nebudou vkládat pod Body, ale do setů. Pak stačí, jak již je uvedeno v příspěvku výše, vytvořit Set (strukturu setů) a do nich gometrii přesunout.

Vypnout zobrazování elementů ve stromu nejde. A upřímně si ani nedovedu představit, co by se dělo, kdyby to nedejbože šlo :-)
petr martinek

Poslat zprávu | Profil
[#5495] | Publikováno: 26.11. 2015 - 09:37
dik za info
