sloučení Part body do jednoho- bez boolovskych operaci

Kompletní přehled příspěvků v tématu sloučení Part body do jednoho- bez boolovskych operaci řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek
Petr Hovorka Poslat zprávu \| Profil	Datum: 7.10. 2015 \| Zobrazeno: 9109x Konfigurace CATIA: CATIA V5 Text dotazu: ZDravím, mám problém když naimportuju STEP díl rozdělí se mi do asi 60 part body . Potřeboval bych ho mít ale jen jako jeden Part body - Boolovske operace nejsou povoleny. Existuje nějaký jiný způsob? Díky Petr

Ing Jan Cinert Poslat zprávu \| Profil	[#5391] \| Publikováno: 07.10. 2015 - 12:35 Dobrý den, tohle bych řešil následovně: 1) naimportovat STEP 2) booleovsky sečít všechna Body 3) zkopírovat výsledné Body 4) pomocí Paste Special - As Result vložit do modelu Výsledek bude jako jediné Body s jediným mrtvým solidem. Jediné co hrozí, je že se vám nepodaří sečíst všechny dílčí Body (tangentní doteky atd)

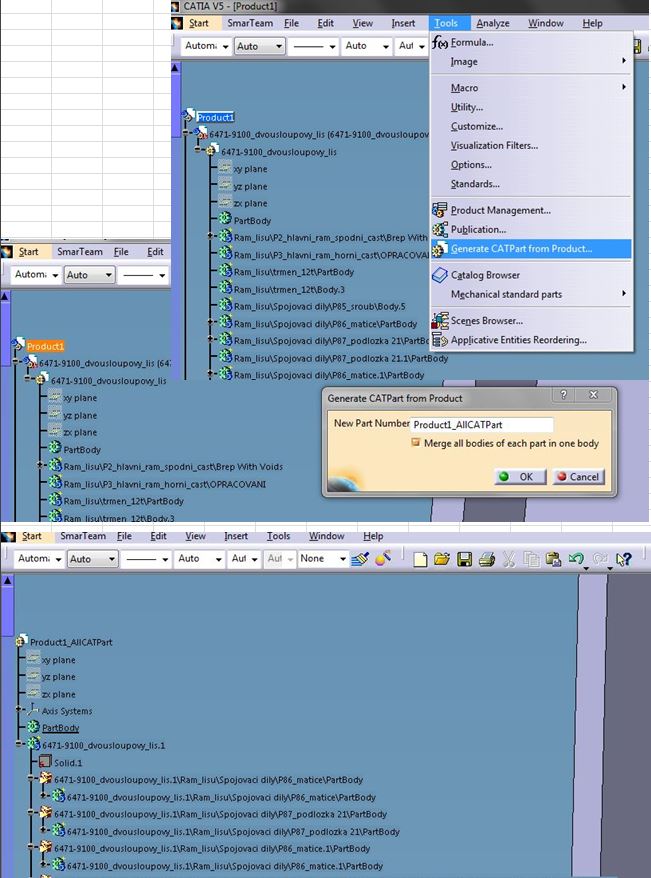

forestgump Poslat zprávu \| Profil	[#5392] \| Publikováno: 07.10. 2015 - 13:15 Dobrý den, 1. Vytvořit novou sestavu 2. Vložit do sestavy part (naimportovaný step) 3. Tools / generate part from product. Zatrhnout - Merge all bodies of each part in one body. Tímto krokem by se měla automaticky sloučit sloučitelná body. viz. obr. a dále dle Jan Cinert - od bodu 3. Nevím jestli je to vhodné - myslím že ne všechny licence tento způsob podporují. Přiložené obrázky:
