Protažení tělesa

Kompletní přehled příspěvků v tématu Protažení tělesa řazený podle data jejich publikace na fóru.

UživatelPříspěvek
Tomáš Bulíř

Poslat zprávu | Profil
Datum: 29.9. 2015 | Zobrazeno: 8574x
Konfigurace CATIA: V5 R19 SP9

Text dotazu:
Dobrý den,
potřeboval bych poradit. Když mám složité různě kulaté těleso (třeba jako sešláplý míč) a vytvořenou rovinu.
Potřeboval bych toto těleso protáhnout ve směru kolmém k této rovině.
Jakoby kdybych svítil světlem přes toto těleso na mnou vytvořenou rovinu a tam kde se vytvoří stín aby bylo těleso.
Nemohu zachytit obrysové hrany protože leží někde uprostřed ploch.
Děkuji za odpověď.

forestgump

Poslat zprávu | Profil
[#5383] | Publikováno: 29.09. 2015 - 16:13

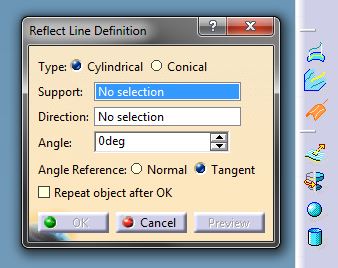

Dobrý den, použijte - Generative shape design / reflect line.
0. Type - Cylindrical.
1. Support - míč.
2. Direction - rovina.
3. Angle - 0.
4. Angle reference: Tangent.

Fajn den.



Přiložené obrázky:

Tomáš Bulíř

Poslat zprávu | Profil
[#5384] | Publikováno: 29.09. 2015 - 20:20
Děkuji za rychlou odpověď
