Tvorba nástřihového plánu

Kompletní přehled příspěvků v tématu Tvorba nástřihového plánu řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek
Josef Unčovský Poslat zprávu \| Profil	Datum: 23.9. 2015 \| Zobrazeno: 8981x Konfigurace CATIA: V5R20 Text dotazu: Dobrý den,máte někdo zkušenosti s tvorbou nástřihových plánů v Catii?V partu který jsem vytvořil pomocí Shhetmetal designu bych potřeboval základní těleso rozkopírovat a pak u jednotlivých instancí samostatně narovnávat jednotlivé ohyby tak jak plánuji pořadí operací v nástroji, bohužel mi to nejde udělat v každé instanci jednotlivě. Vždy se provede pouze kompletní rozvin u všech instancí. Věděl by někdo jak toto v Catii inteligentně vyřešit?Myslím něco jako umí třeba CimatronE. Dík Pepa

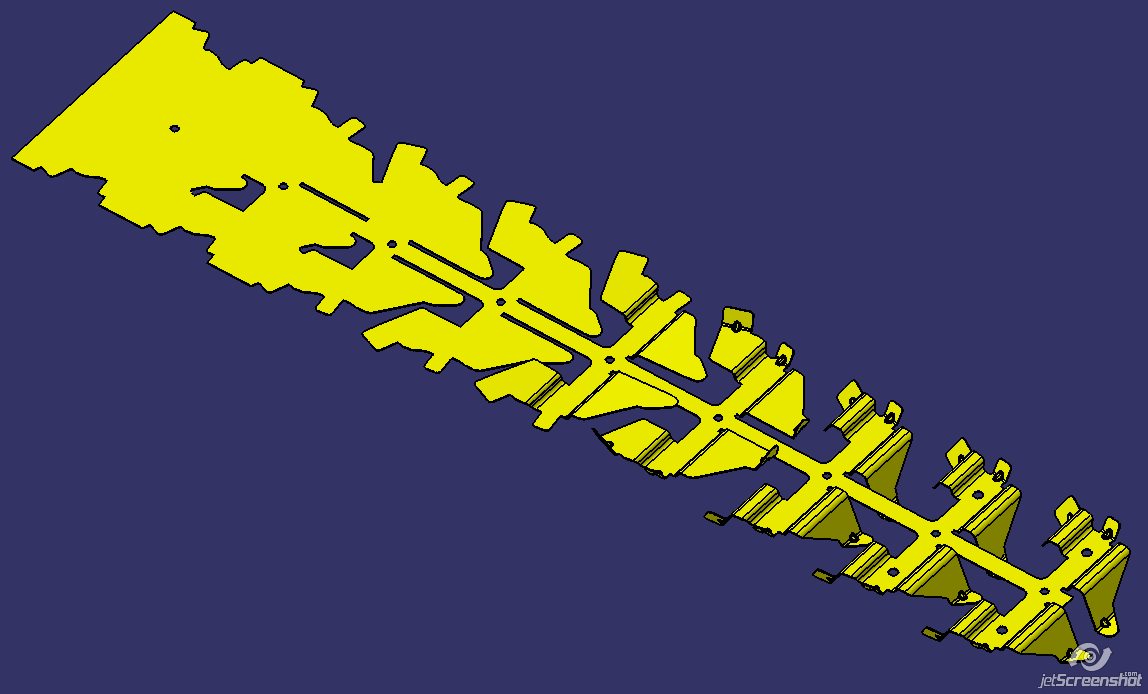

Ing Jan Cinert Poslat zprávu \| Profil	[#5380] \| Publikováno: 27.09. 2015 - 19:58 Dobrý den, Sheetmetal umí opravdu jen komplet rozvin (Fold/Unfold). Co si vzpomínám, tak jsem jako nástřihový plán viděl komplexní part, kde byly jednotlivé operace namodelovány každá zvlášť tak, jak plech postupně procházel nástrojem (jako když v průběhu lisování z nástroje vyjmete celý kus polotovaru), tj. na jedné straně je rovný pás plechu, a postupně přibývají prostřihy a ohyby. Pak se dá z každého úseku zobrazit jedna konkrétní operace. V příloze na obrázku je vidět příklad nástřihového plánu po jednotlivých operacích. Přiložené obrázky:
Josef Unčovský Poslat zprávu \| Profil	[#5381] \| Publikováno: 29.09. 2015 - 06:14 Přesně tohle jsem měl na mysli, v současné době to takto řeším, jenomže to obnáší rozkopírování partu rozvinutého i nerozvinutého v několika instancích vedle sebe, různě to posčítat booleovskými operacemi, následně to pomocí kapes ořezávat,potom to celé umrtvit převodem do .stp, je s tím práce na celý den.Nebo i více, podle členitosti výlisku. Když jsem viděl ukázku CimatronuE, myslel jsem jestli by Catia neumožnovala něco podobného.
Ing Jan Cinert Poslat zprávu \| Profil	[#5382] \| Publikováno: 29.09. 2015 - 13:02 Já to viděl vytvořené v rámci skeletonu, který obsahoval všechny funkční plochy nástroje (tvárníky, střížníky), které definovaly jednak samotné tvary 3D ploch a také z nich vycházel nástřihový plán. Ten pak bylo nutné domodelovat (v plochách) a nakonec mu přiřadit tloušťku. Modelování se proto tak jako tak asi nevyhnete. Možná by to šlo modelovat obráceně, tj. začít rovným plechem a postupně přidávat prostřihy a ohyby. Je mi ale jasné, že se vychází z hotového modelu a ten se narovnává a obrácený postup není vždy úplně jednoduchý.
