škrupiny/srednicove plochy

Kompletní přehled příspěvků v tématu škrupiny/srednicove plochy řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek
Maroš Poslat zprávu \| Profil	Datum: 11.2. 2015 \| Zobrazeno: 8898x Konfigurace CATIA: V5 R20 Text dotazu: Dobry den volam sa Maroš a som študent. Pracujem na bakalarke kovova konštrukcia. Konštrukciu vytvorit viem a uz ju aj mam ale potrebujem ju odsimulovat pomocou MKP analizy v ADINA 9. Problem je ten ze adina importne len plochy ako škrupina(bez hrubky steny; to si zvolim v tom programe). Zostava je z joklov a plechu. Neviete mi prosim poradit ako z toho spravit skrupinu? Ucitel mi hovoril doco o modelovani pomocou strednicovych ploch, aby bol zachovany profil ale hrubka steny ziadna. Vobec neviem ako na to. Ďakujem za rady.

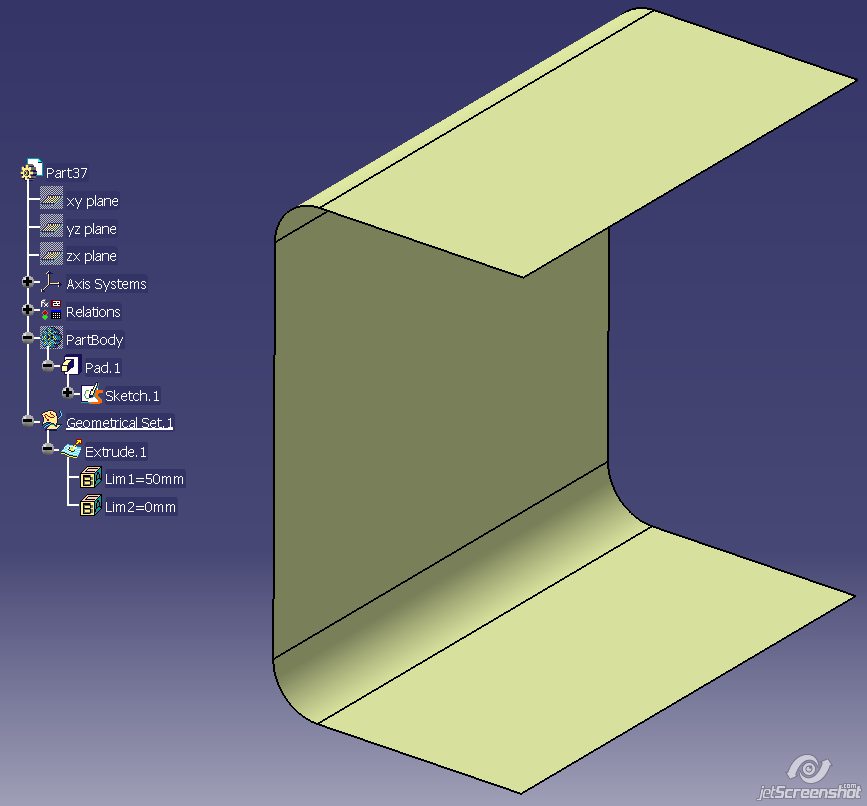

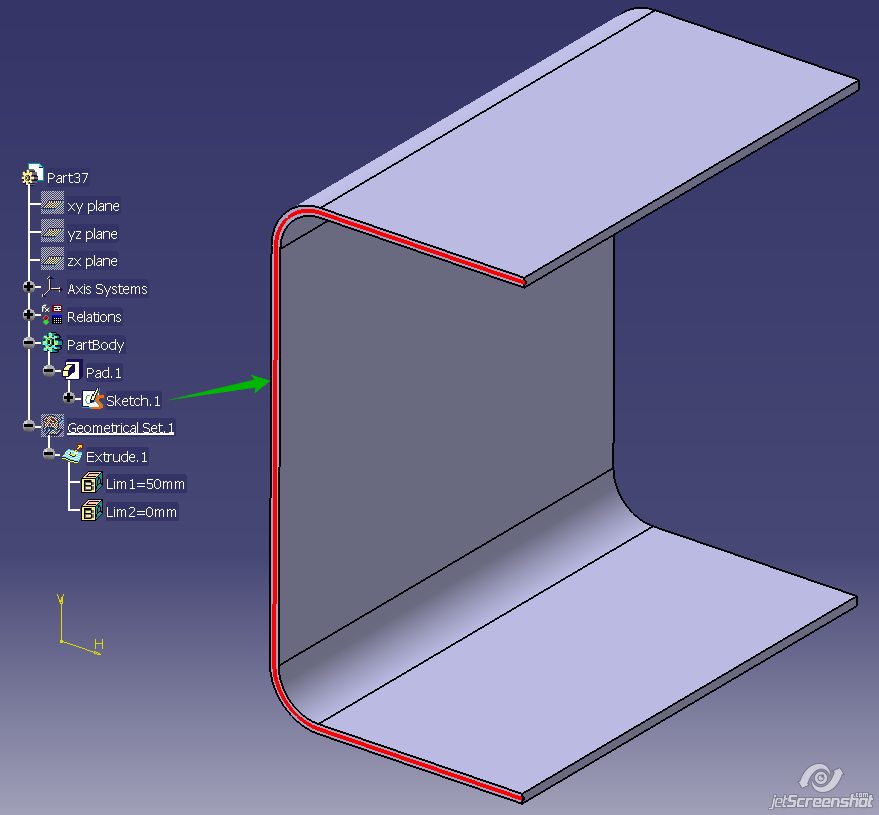

Ing Jan Cinert Poslat zprávu \| Profil	[#4951] \| Publikováno: 11.02. 2015 - 22:39 Pokud máte konstrukci jen z jednoduchých profilů, neměl by to být takový problém. Při vytváření profilu naskicujete jen střední profil (jednoduchá čára, ne uzavřená kontura). Z této skici vytáhnete plochu (Extrude, Sweep, ...). Z takto připravených plochy můžete dále vytvořit vaší konstrukci - funkce Pad i Rib můžou použít otevřené profily, ale je třeba zatrhnout volbu Thick a zadat tloušťku. Přiložené obrázky:
Maroš Poslat zprávu \| Profil	[#4954] \| Publikováno: 16.02. 2015 - 17:50 Aha to by mohlo fungovať. Je tu ale jeden problém, je zo štvorcových profilov a tie musia byť uzavreté. Viete aj na toto radu? vďaka
Ing Jan Cinert Poslat zprávu \| Profil	[#4955] \| Publikováno: 16.02. 2015 - 23:27 ... nakreslíte si uzavřenou skicu. :-)
