Analýza FEM, problém s ukotvením součásti

Kompletní přehled příspěvků v tématu Analýza FEM, problém s ukotvením součásti řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek
Jiří Novák Poslat zprávu \| Profil	Datum: 6.2. 2015 \| Zobrazeno: 9180x Konfigurace CATIA: CATIA V5 Text dotazu: Dobrý den, mohl by mi prosím někdo z Vás poradit, jak zavazbit těleso tak, jak je na přiloženém obrázku? Potřebuji udělat FEM analýzu (v Analysis Manageru), ale stále se mi nedaří těleso pootočit. Snad je můj problém z obrázku patrný. Odkaz na obrázek: http://www.imgup.cz/image/jBC Mockrát děkuji.

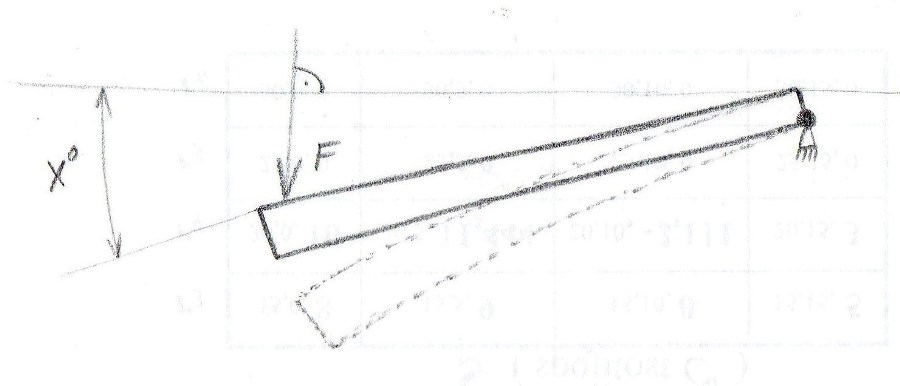

Ing Jan Cinert Poslat zprávu \| Profil	[#4943] \| Publikováno: 07.02. 2015 - 10:38 ...obrázek k dotazu. Přiložené obrázky:
Ing Jan Cinert Poslat zprávu \| Profil	[#4944] \| Publikováno: 07.02. 2015 - 10:42 Dobrý den, podle obrázku je úloha staticky neurčitá, nosník se může volně pohybovat kolem podpory. Aby výpočet vůbec proběhl, musí být v úloze 0 stupňů volnosti. Stačí nosník vetknout na boku nad podpěrou, aby se nemohl otáčet.
Jiří Novák Poslat zprávu \| Profil	[#4945] \| Publikováno: 07.02. 2015 - 13:20 Na obrázku je pouze bokorys, z nárysu či půdorysu by bylo jasné, že úloha je staticky určitá a výpočet proběhne. Mně šlo hlavně o to, jak těleso pootočit, aniž by se pootočila i síla. Jak jste mi psal v chatu o té možnosti úpravy sítě, poradil byste mi ještě prosím, kde tohle nastavení najdu? Mockrát děkuji.

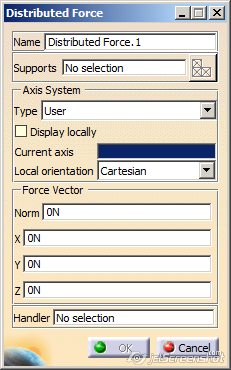

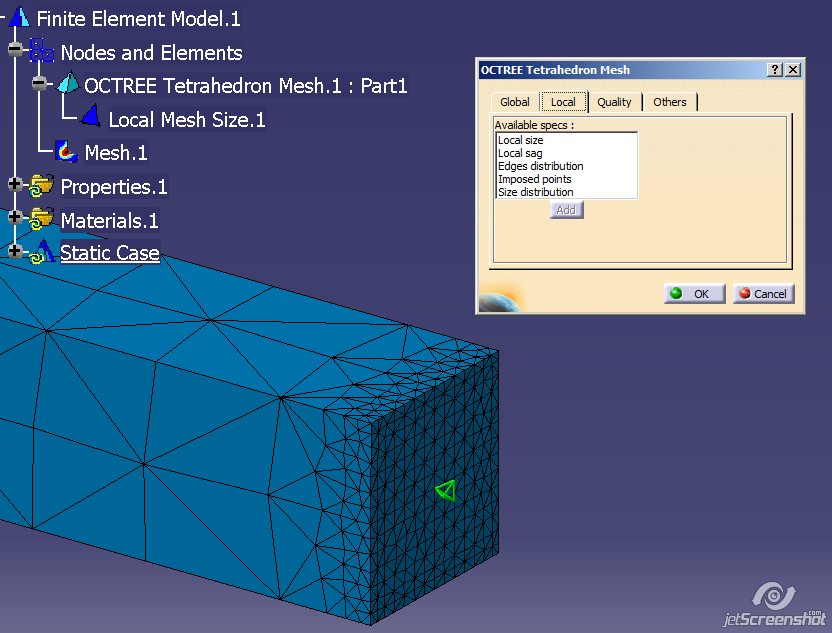

Ing Jan Cinert Poslat zprávu \| Profil	[#4946] \| Publikováno: 09.02. 2015 - 08:37 Pokud potřebujete aby síla působila pod určitým úhlem a ne ve směru normály, je nejjednodušší pootočit sílu. Směr síly můžete definovat pomocí souřadného systému. V dialogu pro zadání síly pak místo Global vyberete User a ukážete na Vámi vytvoření Axis system. Velikost sítě se dá upravit v záložce Local v okně pro editaci. Další dvě záložky jsou dostupné pouze s licencí EST, ale lokální změna velikosti sítě je dostupná i v GPS. Přiložené obrázky:
