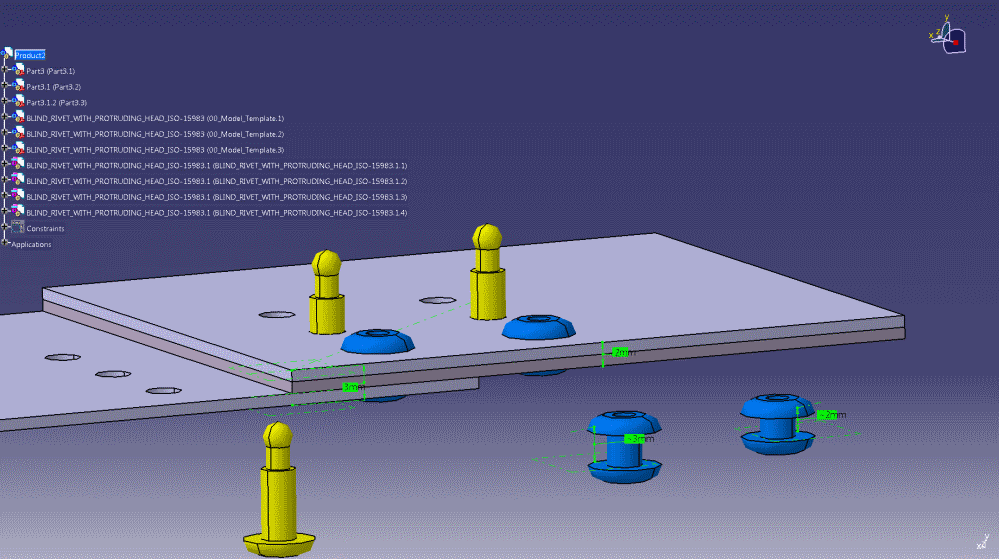

Roman Richter Poslat zprávu \| Profil	Datum: 4.11. 2014 \| Zobrazeno: 9063x Konfigurace CATIA: Catia V5 R20 Text dotazu: Dobrý den, při tvorbě katalogu „standardek „ jsem narazil na problém s nýty. Nevím si rady jak zajistit generický model nýtu aby obsahoval všechny atributy potřebné pro objednávku a zároveň pokrýval rozměrovou řadu, co nabízí dodavatel. No a samozřejmě potřebuji korektní zobrazení modelu v sestavě viz. obr. (modrá) Na příkladu se pokusím vysvětlit problém. Chci použít nýt, který má rozsah použití pro tloušťky spojovaných plechů 0.5-3 mm. 1) Je nějaká možnost jak zajistit abych mohl vložit model nýtu z generického modelu do sestavy, kde bude reálně ve dvou rozměrových provedení. Ale v kusovníku (generovaného na základě názvu partu ISO 14589 – 3 x 6 – A2/A2 který ve skutečnosti pokrývá rozsah spojení 0,5-3mm) potřebuji, aby pro obě tloušťky spojení (2mm a 3mm) byl použit jeden a ten samý nýt. 2) Pohrávám si s myšlenkou model nýtu nahradit rigidní sestavou nýtu, ale tam zase nejsem schopný provázat design table s party vloženými do sestavy -> předpokládám, že takto vytvořená sestava nepůjde zavést do katalogu jako generativní model. Napadá Vás nějaký jiný způsob jak přistupovat k této problematice? Díky Přiložené obrázky:

Ing Jan Cinert Poslat zprávu \| Profil	[#4808] \| Publikováno: 06.11. 2014 - 09:49 Dobrý den, tohle téma je evergreen. Neustále nás trápí fakt, že Catia není schopná dělat změny na úrovni jednotlivých instancí a musí se proto vymýšlet metody jak to obejít. Možností je několik: 1) Definovat položku typu "Pracovní pozice". V PartNumber je postfix, podle kterého nebo utilita pro vytvoření kusovníku (makro, PLM systém) pozná, že je jedná pouze o jinou pozici / jinak tvarovaný díl (např. hadice, která je normálně rovná). Pak budou počty správně, ale pro každý nový případ se musí vytvořit odpovídající díl. 2) V automobilkách, třeba u BMW používají tzv. Bolzenplan - jeden model, ve kterém jsou všechny šrouby, nýty, matice atd. Údaje o normálce se pak můžou brát rozparsováním názvu Body nebo přečtením parametru uvnitř Body. (K tomuto postupu jsem psal makro, které pak dokázalo spočítat normálky a exportovat je do excelu). V obou případech by měl jít použít generický model, v prvním přímo z katalogu, ve druhém jako PowerCopy.
