Najst sketch support, referenciu

Uživatel	Příspěvek
jukom Poslat zprávu \| Profil	Datum: 12.3. 2014 \| Zobrazeno: 10098x Konfigurace CATIA: V5 R19 Text dotazu: Dobry den, je mozne ziskat sketch support z vybraneho sketcheru? V mojom pripade viem, ze sa bude vzdy jednat o HybridShapePlaneOffset Dakujem za rady

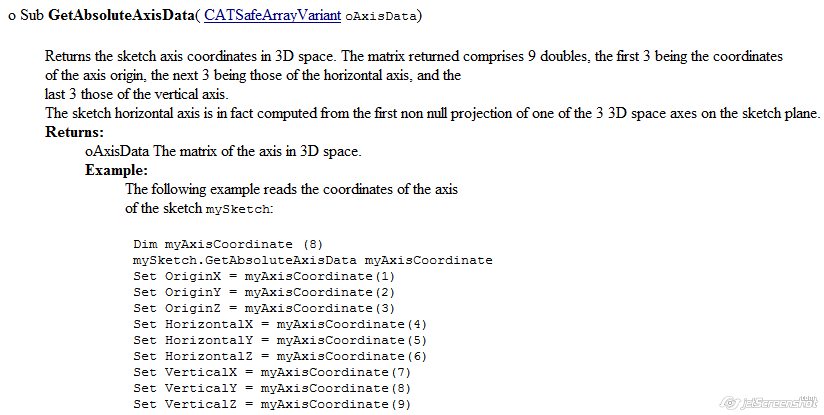

Ing Jan Cinert Poslat zprávu \| Profil	[#4464] \| Publikováno: 12.03. 2014 - 12:13 Dobrý den, Sketch má bohužel v API slabou podporu, takže sketch support se nedá zjistit ani nahradit. U jedné firmy si dokonce nechali udělat komponent v CAA, aby se sketch mohli lépe pracovat. Jediné co lze zjistit, je počátek skici a její osy vzhledem ke 3D a s tím pak dále pracovat. Přiložené obrázky:
jukom Poslat zprávu \| Profil	[#4465] \| Publikováno: 12.03. 2014 - 12:50 Ďakujem za radu, obával som sa že to asi nebude možné. K počiatku skice som sa dopracoval, no potreboval som prave support. Aspoň viem, že cez support cesta nevedie.
Ing Jan Cinert Poslat zprávu \| Profil	[#4466] \| Publikováno: 12.03. 2014 - 14:04 Abych dogmaticky netvrdil, že s tím nic nejde, tak můžete zkusit jít přes dialog pro změnu sketche. Všiml jsem si, že když vyvoláte dialog, vybere se použitá rovina s současně skica. V tu chvíli by tedy měla být načtená v Selekci a stačilo by projít kolekci a testovat, zda je objekt typu Plane. Pokud ano, musí to být Sketch support. Takže v kódu potom takto: CATIA.StartCommand("Change sketch support") oSel = CATIA.ActiveDocument.Selection For i = 1 To oSel.Count If (TypeName(oSel.Item(i).Value) = "HybridShapePlaneOffset") Then oPlane = oSel.Item(i).Value Exit For End If Next
jukom Poslat zprávu \| Profil	[#4468] \| Publikováno: 14.03. 2014 - 07:36 Skúšal som aj tú variantu. No boli pri nej dve komplikácie. Ak skicár obsahuje externé referencie, catia hodí hlášku o tom, že ak sa modifikuje pozícia skice môže nastať preväzbenie. Čo by sa dalo vyriešiť poslaním klávesi Enter po aktivovaní okna Catie, abysom sa dostal k oknu zmeny pozície skice. Väčší problém je, že kým je vyvolaný dialog pre sketch positioning, nedá sa síce označená rovina načítať. Respektíve počet výberu je 0.
Ing Jan Cinert Poslat zprávu \| Profil	[#4469] \| Publikováno: 14.03. 2014 - 08:28 Ještě bych zkusil prohodit první dva řádky, tj. nejdřív vytvořit selekci a pak vyvolat dialog. Jestli ani to nepomůže, tak už asi nezbývá noc.
