data ze 3D (CMM), ze scaneru

Kompletní přehled příspěvků v tématu data ze 3D (CMM), ze scaneru řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek

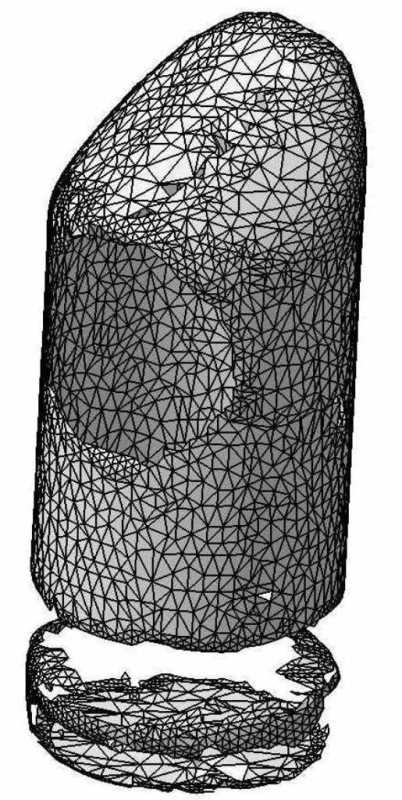

Pavel Šimůnek Poslat zprávu \| Profil	Datum: 27.2. 2014 \| Zobrazeno: 9517x Konfigurace CATIA: V5R19 HD2 Text dotazu: Zdravím, máme v práci takový kolík s ručně vytvarovaným (vybroušeným) čelem a potřebovali bychom jeho 3D model. neřešil prosím někdo jak dostat buď data "mračno bodů" ze 3 souřadnicového měřícího stroje (3Dčko, CMM) do Catie? Resp. lze nějak šikovně načíst a převést toto mračno bodů na plochy? Licenci Catia mám pouze HD2 (nebo pak máme ještě Inventor 2014) Nebo pak jsme schopni ještě získat igs ze scaneru (viz přiložený obrázek). Lze tyto data nějak "vyhladit" do použitelné formy? Předem díky za rady Přiložené obrázky:

Ing Jan Cinert Poslat zprávu \| Profil	[#4445] \| Publikováno: 28.02. 2014 - 10:11 Dobrý den, na tohle je určený modul QSR, ale v licenci HD není dostupný. Zkuste se podívat na tenhle tutoriál, použijete alespoň část pro GSD. V podstatě budete muset namodelovat kolík znovu podle igs souboru. Podobné téma se tu řešilo už několikrát, stačí zadat do vyhledávání STL...
Pavel Šimůnek Poslat zprávu \| Profil	[#4450] \| Publikováno: 03.03. 2014 - 08:32 Děkuji za informace. Bohužel se mi potvrdilo, že s mojí licencí toho moc nevykouzlím, než to podle toho modelu z 3Dčka namodelovat znova. Každopádně děkuji i za navedení na další odkazy. Do vyhledávání jsem zadával např. data z 3D, atd tak jsem nic nenašel.

Uživatel nepřihlášen

Pro zobrazení obsahu stránky / provedení akce (vytvoření nového téma, napsání odpovědi do diskuse apod.) musíte být přihlášeni.
