Svary - vložení a editace ve výkresu

Kompletní přehled příspěvků v tématu Svary - vložení a editace ve výkresu řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek
Josef Landa Poslat zprávu \| Profil	Datum: 8.11. 2013 \| Zobrazeno: 10803x Konfigurace CATIA: V5R20 Text dotazu: Dobrý den, chtěl bych udělat makro na vložení svaru a následnou editaci. dle V5Automation.chm jsem se dopracoval k tomuto: Dim DrwDocument As DrawingDocument Dim drwsheets As DrawingSheets Dim drwsheet As DrawingSheet Dim drwviews As DrawingViews Dim drwview As DrawingView Dim DrwWelding As DrawingWeldings Dim DrwWeld As DrawingWelding Set DrwDocument = CATIA.ActiveDocument Set drwsheets = DrwDocument.Sheets Set drwsheet = drwsheets.Item(1) Set drwviews = drwsheets.Item(1).Views Set drwview = drwviews.Item("Front view") Set DrwWelding = drwview.Weldings Set DrwWeld = drwview.Weldings.Add(catCFlangeWelding, -3540#, -8010#) 'pridat svar 'texty značky svaru DrwWeld.GetTextRange(catWeldingFieldOne).Text = "1" DrwWeld.GetTextRange(catWeldingFieldTwo).Text = "2" DrwWeld.GetTextRange(catWeldingFieldThree).Text = "3" DrwWeld.GetTextRange(catWeldingFieldFour).Text = "4" DrwWeld.GetTextRange(catWeldingFieldFive).Text = "5" DrwWeld.GetTextRange(catWeldingFieldSix).Text = "6" 'nezobrazuje se => pouzit pro informace o pozicich DrwWeld.GetTextRange(catWeldingFieldSeven).Text = "7" 'nezobrazuje se => pouzit pro informace o pozicich MsgBox DrwWeld.GetTextRange(catWeldingFieldOne).Text 'rozmer svaru (např. a4) MsgBox DrwWeld.GetSymbol(catFirstWelding) 'znacka svaru Takže vložit text a následně ho i zjistit pomocí funkce: DrwWeld.GetTextRange(catWeldingFieldOne).Text mi jde bezproblémů ale symbol svaru dokážu pouze zjistit takto: DrwWeld.GetSymbol(catFirstWelding) kde se mi ukáže hodnota 1 atd. což je index značky svaru. Poradíte mi prosím jakým způsobem mohu značku svaru změnit/zadat?

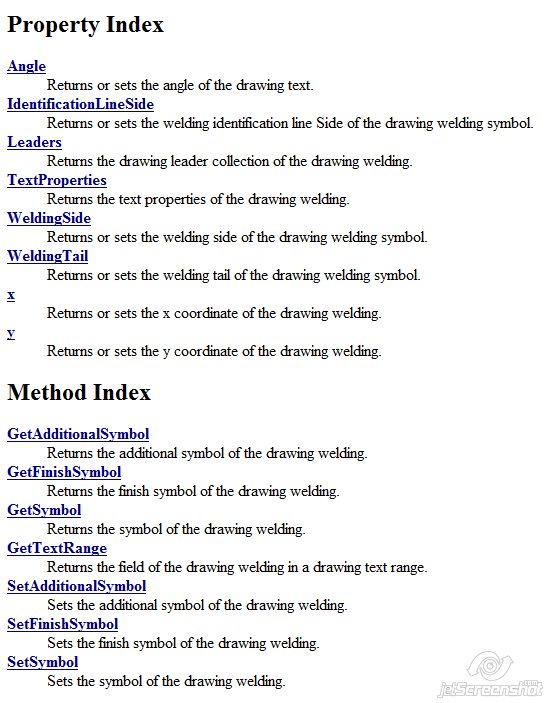

Ing Jan Cinert Poslat zprávu \| Profil	[#4258] \| Publikováno: 08.11. 2013 - 10:52 K tomu bude sloužit některá z metod objektu `Drawing welding`, viz výřez dokumentace k API Přiložené obrázky:
Josef Landa Poslat zprávu \| Profil	[#4259] \| Publikováno: 08.11. 2013 - 11:22 snažil sem se o to ještě dříve, než nem se zeptal. když chci zadat symbol svaru, tak mi vba našeptávé tento kod: DrwWeld.GetSymbol(catFirstWelding) = catHUGrooveWelding ten mi pak ale nejde a napiše hlášku: must return Variant or Object
agaragar Poslat zprávu \| Profil	[#4265] \| Publikováno: 08.11. 2013 - 14:46 Zdravím, mňa by zujímalo čo znamenajú tie mriežky pri tých číslach. Set DrwWeld = drwview.Weldings.Add(catCFlangeWelding, -3540#, -8010#) 'pridat svar Vďaka
Ing Jan Cinert Poslat zprávu \| Profil	[#4266] \| Publikováno: 08.11. 2013 - 14:57 `GetSymbol` je evidentně pro zjištění symbolu svaru, pro zadání bude `SetSymbol`, tu syntaxi máte špatně. podívejte se pořádně do dokumentace k API, je to tam docela dobře popsané. PS: Pro Agaragar - ta čísla jsou souřadnice pozice vložení, ale ty mřížky tam nemají co dělat. Už jsem to někde viděl, nevím jestli to nedělá rekordér... Přiložené obrázky:
agaragar Poslat zprávu \| Profil	[#4268] \| Publikováno: 08.11. 2013 - 16:29 A ešte pod dotaz, je najká možnosť ako nezadávať absolútne hodnoty súradníc ale relatívne? Ďakujem
Ing Jan Cinert Poslat zprávu \| Profil	[#4269] \| Publikováno: 08.11. 2013 - 17:07 Relativně vůči čemu?
agaragar Poslat zprávu \| Profil	[#4270] \| Publikováno: 08.11. 2013 - 17:34 Napríklad, že vytvorim bod niekde v priestore a bez toho aby som poznal jeho absolútne súradnice voči stredu by som ho chcel posunul o 100mm v osi X a 200mm v osi Y a 300mm v osi Z napríklad.
Ing Jan Cinert Poslat zprávu \| Profil	[#4271] \| Publikováno: 08.11. 2013 - 19:41 Musíte vycházet z toho nabízí Catia. Tam to jde jen o bodu, který je zadaný nějakými souřadnicemi. Pak samozřejmě lze přidat k jednotlivým složkám libovolnou hodnotu. Bod.X += 10 ' posunuti bodu o 10 ve smeru x
Fojman Poslat zprávu \| Profil	[#4781] \| Publikováno: 20.10. 2014 - 20:22 Zkouším načítat všechny svary v jednom pohledu, ale výsledky jsou zvláštní a nepředvídatelné, až mám pocit, že příkaz DrawingWeldings nefunguje správně - na začátku vytvořím prázdný pohled. Přidám dejme tomu 5 svarů, spustím makro a to vyhodí hlášku, že v pohledu je 5 svarů. Přidám tedy další tři svary (nebo třeba 2 smažu) do pohledu, spustím makro a to vyhodí počet svarů stále jako 5. Tak vše z pohledu smažu a nechám jen prázdný pohled - znovu spustím a stále zobrazuje počet jako 5... nechápu. Sub CATMain() Dim MyView As DrawingView Set MyView = CATIA.ActiveDocument.Sheets.ActiveSheet.Views.ActiveView Dim Svary As DrawingWelding MsgBox ("Počet svarů je " & MyView.Weldings.Count) End Sub Napadá mě, zda proměnné z makra nějak nezůstávají po jeho skončení v paměti a při dalším spuštění nějak neovlivňují další běh programu. Jak tedy "refreshnout" stav před dalším spuštěním makra, či donutit Catii aby vytvořila novou kolekci svarů? Nebo kde jdělám chybu? Děkuji ps: "svarem" mám namysli "welding symbol" na výkresu.
Josef Landa Poslat zprávu \| Profil	[#4782] \| Publikováno: 20.10. 2014 - 20:42 Já už si to moc nepamatuju, ale měl sem ten samej problem. Myslím, že sem to vyřešil, tím, že sem i svary vytvářel programem. Komplet celou znacku sem poskládal a pak ten svar v pohledu byl. Aby to bylo OK, tak komplet programem svary vytvářet, načítat a mazat, pak to je spolehlivé. Řešil sem to dost dlouho.
Fojman Poslat zprávu \| Profil	[#4783] \| Publikováno: 20.10. 2014 - 20:49 To jste mne nepotěšil:( Toho jsem se bál. Já bych rád docílil načtení a exportu právě oněch manuálně naklikaných svarů.
Josef Landa Poslat zprávu \| Profil	[#4784] \| Publikováno: 20.10. 2014 - 21:09 Já to nevyřešil, možná že tu někdo poradí, já rezignoval a celou značku svaru sem skládal a byla to fuška, ale zase do značky sem si zapsal spoustu věcí navíc, které jsou potřeba pro svařovací tabulky a nejsou vidět na výkrese. Jako třeba mezi jekejma pozicema svar je, jake tlostky svaruju, jakou metodou a jaké materiály svařuju. Catia, vytváří welding symbol, ale já když zadavam v programu tak vytvářím Welding a ty pak i načtu. Tam se podle mě trošku kříží pojmy a dojmy :-) Snad poradi někdo více zkušený...
