Lomený rez vo výkrese - nesprávna projekcia

Kompletní přehled příspěvků v tématu Lomený rez vo výkrese - nesprávna projekcia řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek

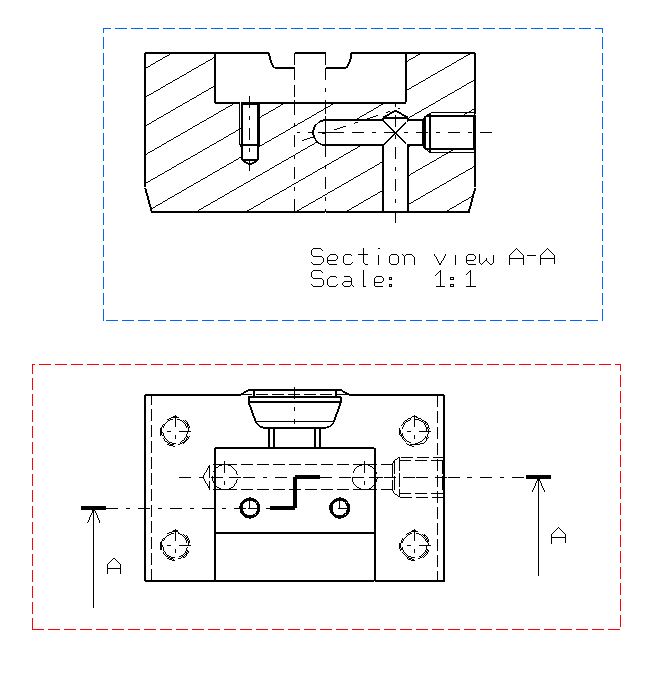

Martin Hrin Poslat zprávu \| Profil	Datum: 7.11. 2013 \| Zobrazeno: 10031x Konfigurace CATIA: V5 R19 Text dotazu: Dobrý deň. Urobil som vo výkrese lomený rez a výsledok ma zaskočil. CATIA akoby projektovala aj pohľad z rezovej čiary vedenej kolmo na rovinu rezu. Viac na priloženom obrázku. Ako dosiahnem, aby bol rez projektovaný správne, teda jeden rezový pohľad - jedna polovica partu a druhý rezový pohľad - druhá polovica partu? Snáď je to zrozumiteľné.? Ďakujem za radu! Přiložené obrázky:

Radovan Kuchař Poslat zprávu \| Profil	[#4251] \| Publikováno: 07.11. 2013 - 15:11 Ahoj, použil jsi nejspíš nástroj Aligned section view , ale při použití Offset section view to bude vypadat jak potřebuješ. Radovan Přiložené soubory: Drawing1.pdf
Martin Hrin Poslat zprávu \| Profil	[#4252] \| Publikováno: 07.11. 2013 - 15:18 Ďakujem. Asi ma mýlila ta ikona. Je to tak, ako píšeš! Vďaka ešte raz!
